智(zhi)能(neng)(neng)傳(chuan)感(gan)(gan)技術是智(zhi)能(neng)(neng)制造和物聯網的(de)(de)先行技術，作為前端感(gan)(gan)知(zhi)工(gong)具，具有(you)非(fei)常重要(yao)的(de)(de)意義。要(yao)想實現(xian)對環(huan)境(jing)的(de)(de)感(gan)(gan)知(zhi)和信(xin)號轉(zhuan)換功(gong)能(neng)(neng)，就需要(yao)各種(zhong)功(gong)能(neng)(neng)的(de)(de)傳(chuan)感(gan)(gan)器(qi)，尤其在(zai)智(zhi)能(neng)(neng)穿戴領域(yu)對傳(chuan)感(gan)(gan)器(qi)的(de)(de)依賴將更(geng)加強烈，并(bing)會(hui)要(yao)求(qiu)傳(chuan)感(gan)(gan)器(qi)朝著智(zhi)能(neng)(neng)化、微(wei)型化和多功(gong)能(neng)(neng)化方向發展(zhan)。

美(mei)芯晟最新(xin)推出的(de)MT3502是一款同時集(ji)成旋轉和按鍵檢(jian)測(ce)的高(gao)性能(neng)、超低功(gong)耗光學(xue)追蹤傳(chuan)感器，集(ji)成850nm VCSEL發射器、紅外接收陣列、高精度ADC及高速數字圖像(xiang)處理模塊。該芯片基于激光導航技術，通過激光反(fan)射獲(huo)取連(lian)續(xu)的物體(ti)表面(mian)圖像(xiang)并透過內置算法確(que)定(ding)物體(ti)的運(yun)動，從而能(neng)夠(gou)在不銹鋼平面(mian)上為用戶提(ti)供實時、微距、高精度、超低功(gong)耗(hao)的水(shui)平移(yi)動和(he)旋轉(zhuan)角度檢測，旋轉(zhuan)角度分(fen)辨率精確(que)至0.1°，主(zhu)要(yao)應用于智能手表(biao)、智能手環、智能眼鏡等(deng)設備的(de)表(biao)冠(guan)旋(xuan)轉及按(an)壓檢(jian)測等(deng)。

• 首款同時(shi)集成(cheng)旋轉檢測(ce)和按鍵檢測(ce)功能

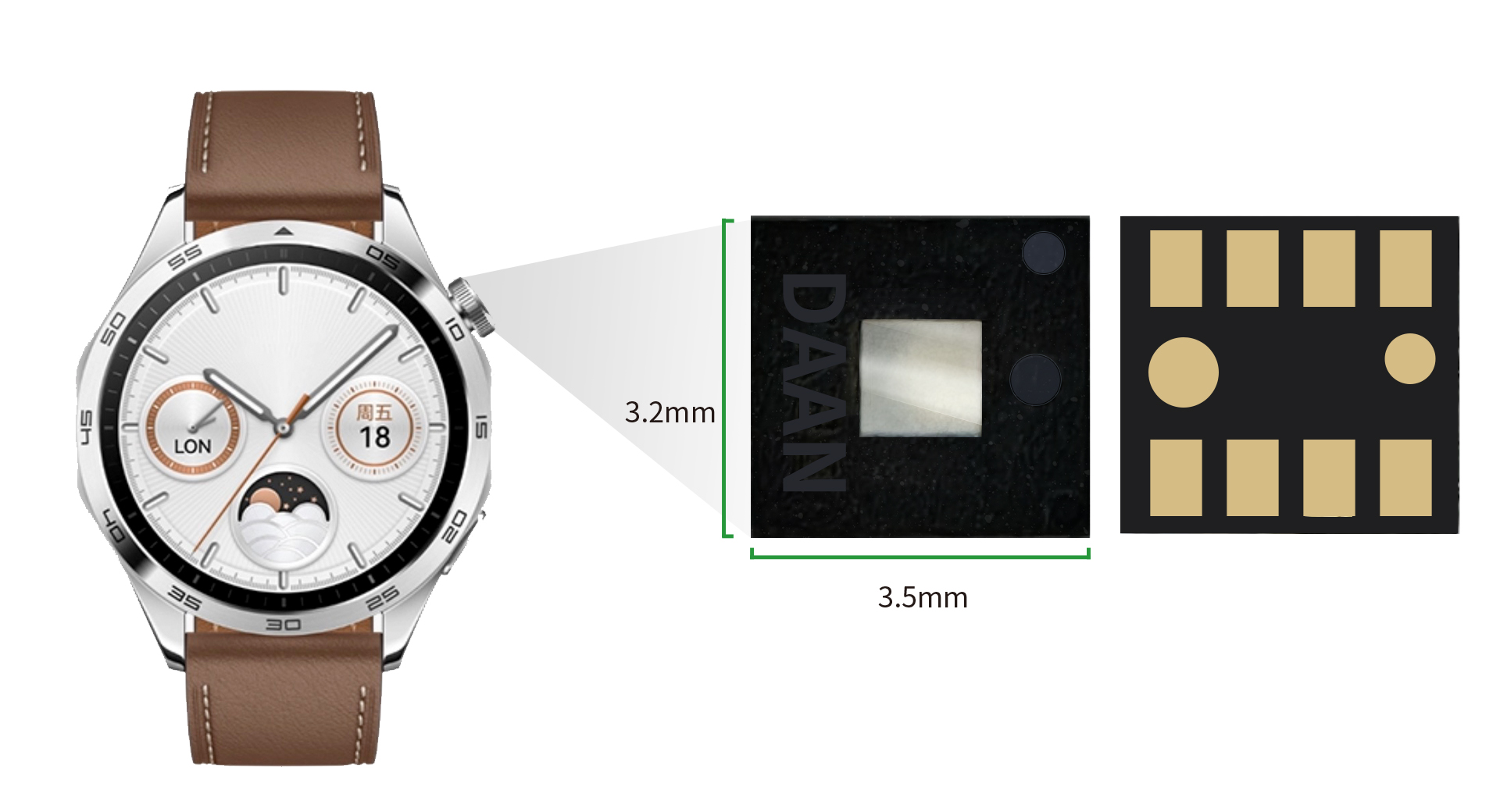

• OLGA封裝(zhuang)3.5mm*3.2mm*0.65mm小尺寸，內置850nm VCSEL
• 24*24超大pixel感應區，景深范圍大，檢測(ce)高度覆蓋(gai)0.5mm~30mm

• 分(fen)辨(bian)率高達5000 CPI (STS不銹鋼平面)，表冠旋轉(zhuan)速度支持(chi)最大900RPM

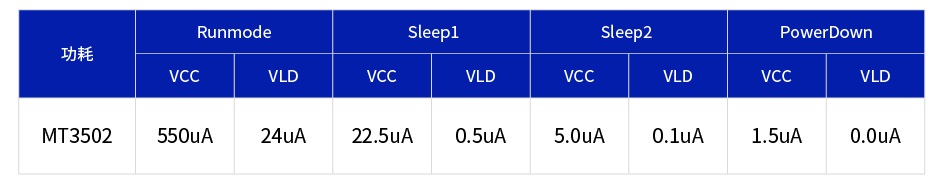

• 超低(di)功耗設計，典型電流(liu)為工作模(mo)式550uA，睡眠模(mo)式5uA，待機模(mo)式1.5uA
• 內置(zhi)OTP，支(zhi)持CPI校(xiao)準，校(xiao)準精度0.625%
• 支持1MHz I2C通訊，支持SDA/SCL Swap功能，同(tong)一(yi)總線上雙器(qi)件可(ke)同(tong)時使用(yong)
• 支(zhi)持(chi)2-wire SPI接(jie)口
• 支(zhi)持IO按鍵中斷檢(jian)測功能
• 集成VCSEL故障檢測功能

■  收發一體(ti)，高集成度(du)

MT3502采用OLGA封裝方(fang)式，集成850nm VCSEL激光器(qi)，采用CIS工藝，感光區(qu)域pixel點陣高達24*24，旋轉角度(du)分辨(bian)率精確至(zhi)(zhi)0.1°，更大的感光區(qu)域能夠接收不(bu)同反射位置(zhi)的信號，從而拓寬景深范圍，最小高度(du)低至(zhi)(zhi)0.5mm，有(you)利于(yu)客戶模組設計小型化(hua)。

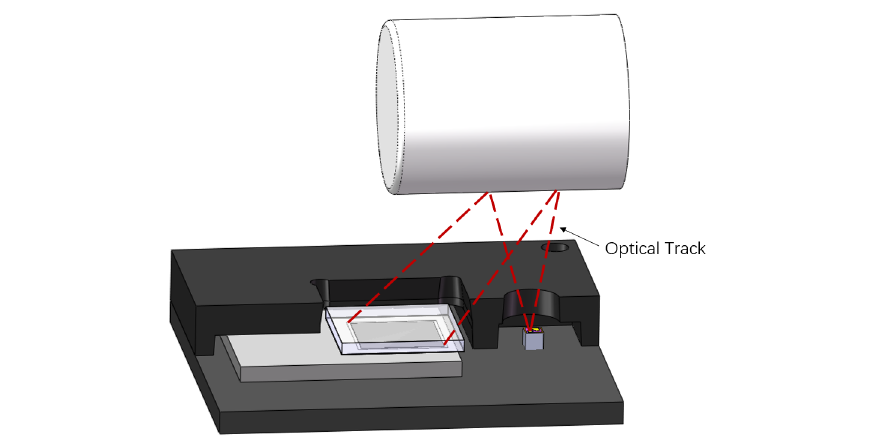

MT3502光線追蹤示意圖

■ 高精度，超低功耗

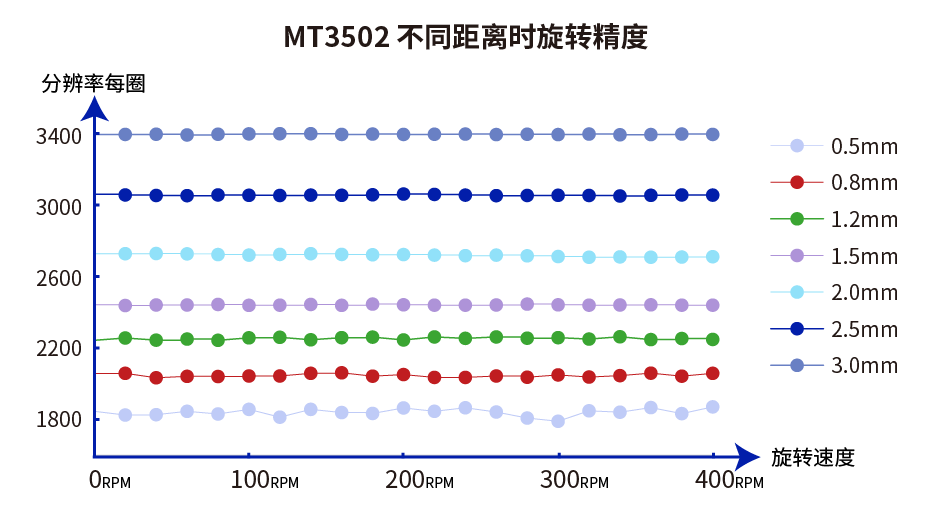

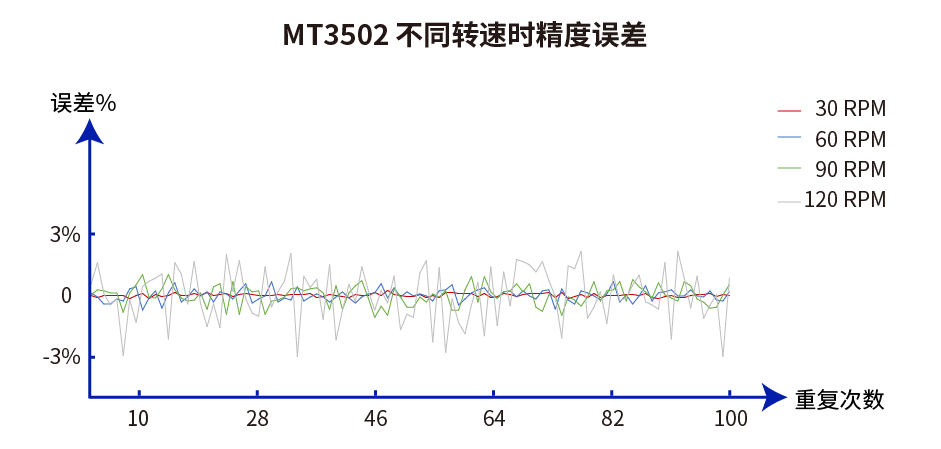

基于高密度pixel點陣，MT3502在(zai)(zai)不(bu)(bu)銹(xiu)鋼(gang)平(ping)面上(shang)可支(zhi)持(chi)(chi)分辨率高達(da)5000 CPI的移動(dong)檢(jian)測，在(zai)(zai)直徑1mm不(bu)(bu)銹(xiu)鋼(gang)轉軸1mm距離上(shang)可支(zhi)持(chi)(chi)分辨率3200計(ji)數/圈。該芯片擁有領先(xian)的信噪比(bi)水平(ping)，內置增益自適應(ying)技術和底噪消除技術，可動(dong)態適配環境干擾，還原真實信號(hao)。

最高(gao)支持(chi)5000fps幀頻率，且幀頻率可(ke)根(gen)據實際物體移動(dong)速(su)(su)度/轉軸轉動(dong)速(su)(su)度自適應調節，使性能和功耗(hao)動(dong)態平衡。同時，MT3502支持(chi)多達(da)3種不同檔(dang)位的睡(shui)眠(mian)(mian)檢(jian)測模式，通過配(pei)置各檔(dang)位睡(shui)眠(mian)(mian)周期和等待時延(yan)，使運行和睡(shui)眠(mian)(mian)間的切換更加(jia)穩定(ding)可(ke)靠。

MT3502睡眠模式可靈活設置

芯(xin)片內(nei)置掉電不(bu)丟失的(de)可(ke)編程(cheng)OTP模塊，可(ke)單獨存(cun)放產線(xian)校準(zhun)(zhun)的(de)CPI參(can)數，該參(can)數上電自(zi)動加載，無需占用主控(kong)存(cun)儲空間(jian)，實現自(zi)動適應不(bu)同表軸裝配(pei)公(gong)差校準(zhun)(zhun)。

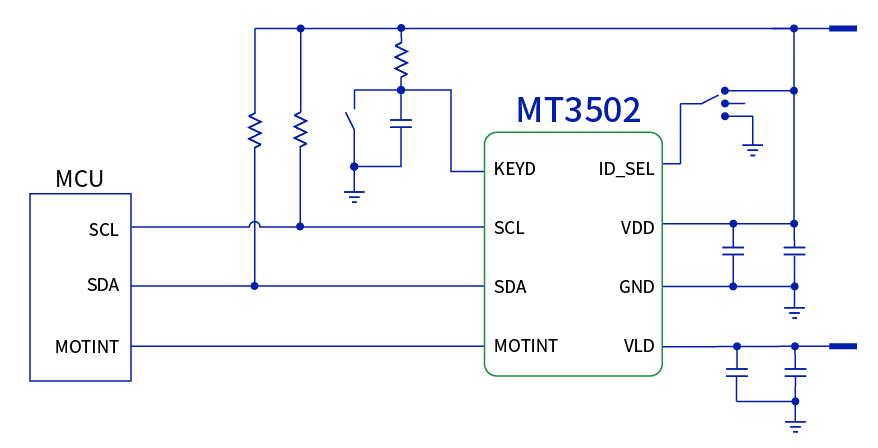

MT3502自帶獨立按鍵(jian)檢測功能，作為數(shu)碼表(biao)冠(guan)應(ying)用(yong)時可支持(chi)表(biao)冠(guan)模(mo)塊(kuai)的(de)(de)按鍵(jian)信號輸入(ru)，減少表(biao)冠(guan)模(mo)塊(kuai)與主(zhu)控的(de)(de)交互負荷。同時，芯片(pian)可選擇支持(chi)IIC（默認）或(huo)SPI接口(kou)，靈活對(dui)接不同應(ying)用(yong)場(chang)景。其中IIC模(mo)塊(kuai)支持(chi)最(zui)高(gao)1MHz的(de)(de)通(tong)訊速率(lv)，可通(tong)過地址選擇線(xian)或(huo)者Swap功能切換芯片(pian)的(de)(de)IIC從(cong)地址，實現最(zui)多4顆MT3502同時掛載同一(yi)總線(xian)，為用(yong)戶提供更多創新型組合應(ying)用(yong)的(de)(de)可能。

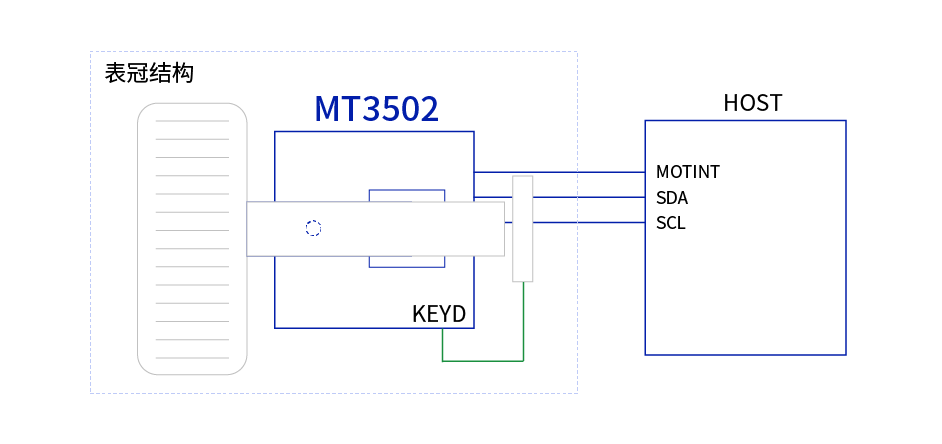

獨立按鍵檢測功能示意
