深圳(zhen)雷柏科技(ji)(ji)股份有(you)限公司是無線外設(she)(she)(she)技(ji)(ji)術方(fang)面的(de)專家，致力于向全球用戶提供高(gao)性能、高(gao)品(pin)質的(de)無線外設(she)(she)(she)產(chan)品(pin)。近期雷柏新款Ralemo無線鼠(shu)標問(wen)世，型號為Air 1。作為一(yi)款無線鼠(shu)標除(chu)了標配接收器(qi)外，還設(she)(she)(she)有(you)藍牙鍵，使(shi)其支持(chi)電腦(nao)、平板和手機等設(she)(she)(she)備使(shi)用。

此(ci)外還內置鋰電(dian)池，支持有線(xian)(xian)和(he)無線(xian)(xian)充電(dian)，并且充滿一次電(dian)官方宣稱(cheng)即(ji)可(ke)使用約25天，性能比一般(ban)的無線(xian)(xian)鼠標(biao)要優異不(bu)少。下面充電(dian)頭網(wang)就對(dui)這款產品進行(xing)詳(xiang)細拆解，看(kan)看(kan)其(qi)如何設計(ji)。

一、雷(lei)柏Ralemo Air 1無線鼠標外觀(guan)

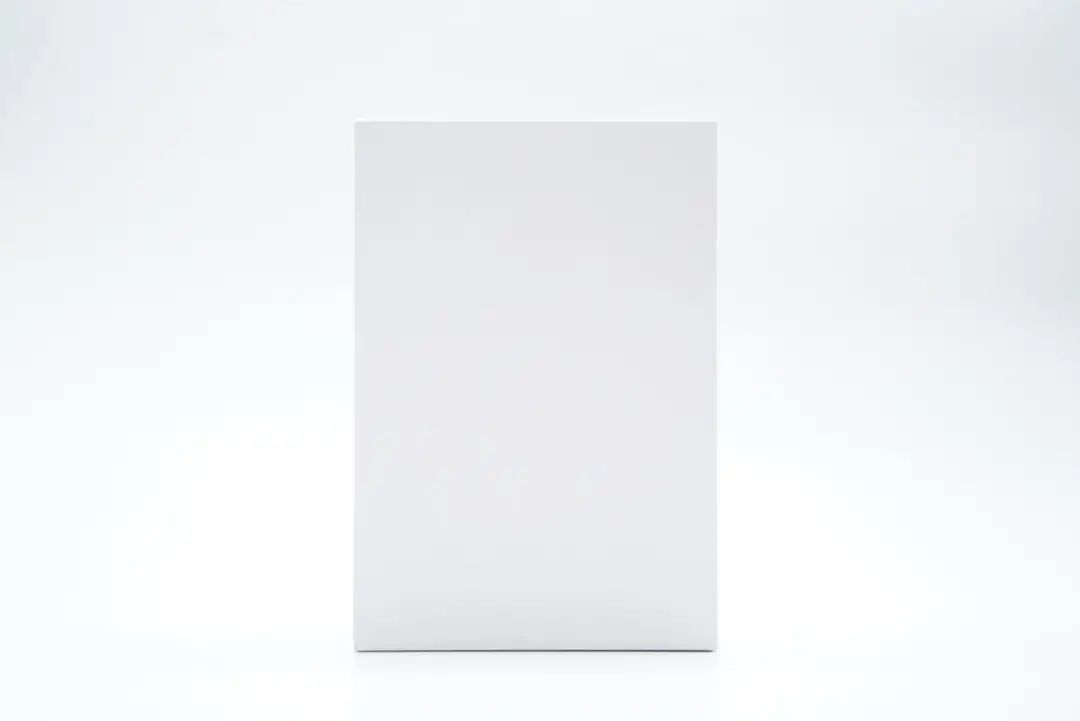

產品采用硬紙質(zhi)白色包裝(zhuang)盒，頂(ding)面凹(ao)凸(tu)壓印(yin)有鼠標圖案(an)，看的不是很清楚。

包裝盒采用天(tian)地蓋設計，底部設有鼠(shu)標外(wai)觀圖和五大特性描述。

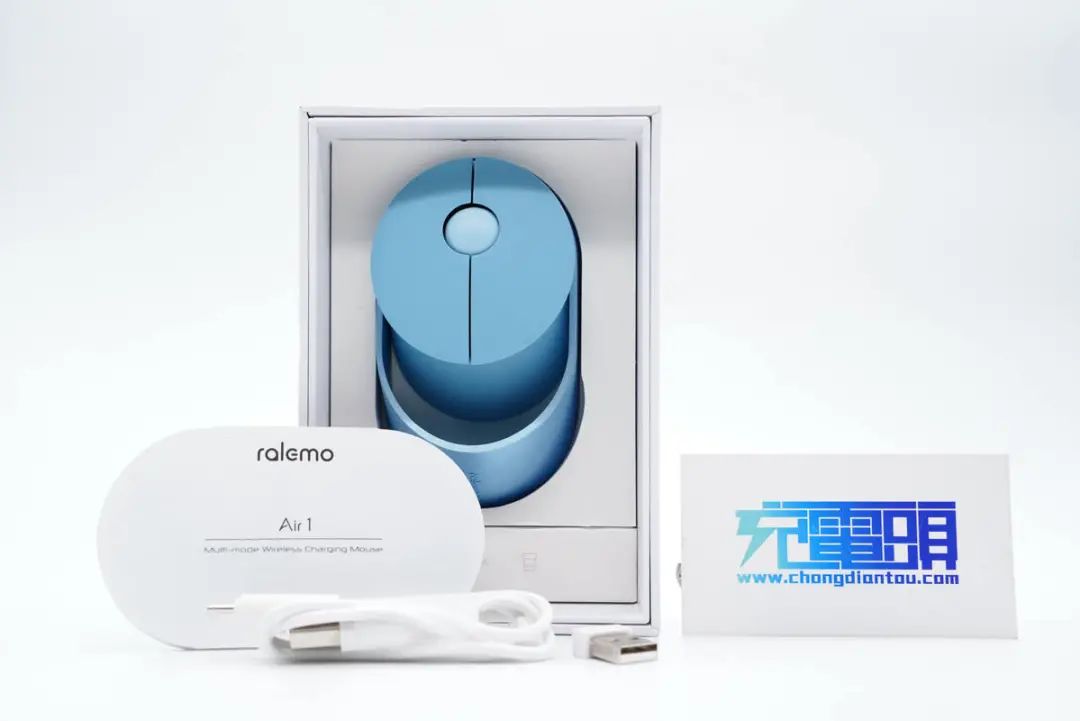

包(bao)裝內含無線鼠標、接收器、數據(ju)線和使用說明(ming)書。

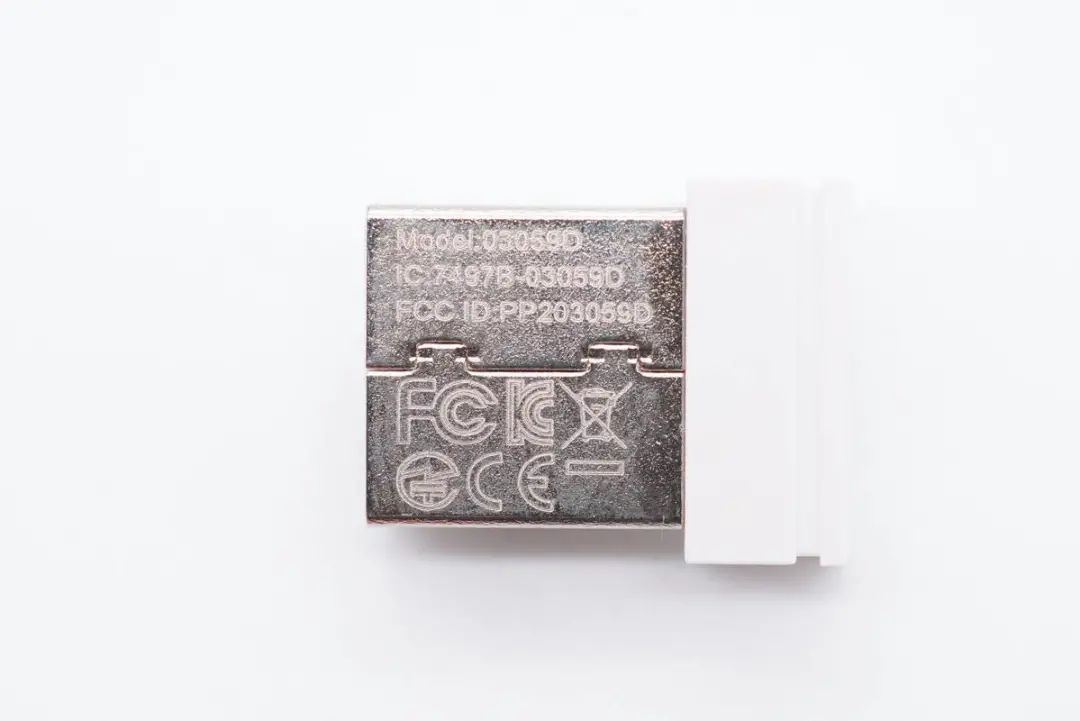

接收器型(xing)號為03059D，并且已經通過了FCC、KC和(he)CE認(ren)證(zheng)。

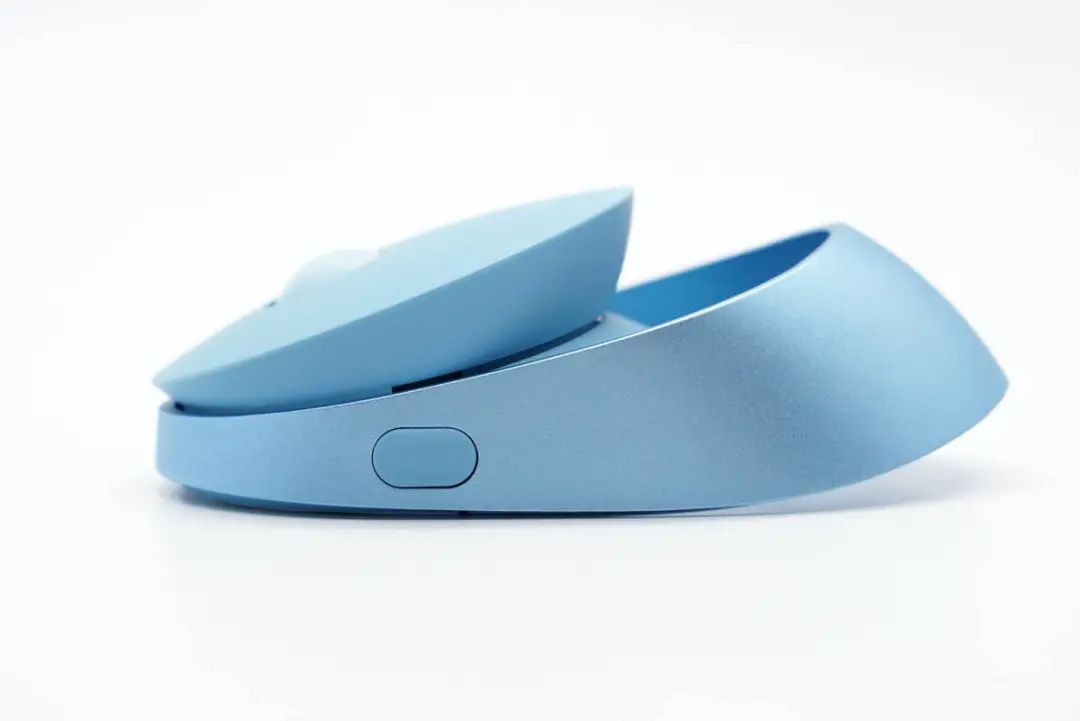

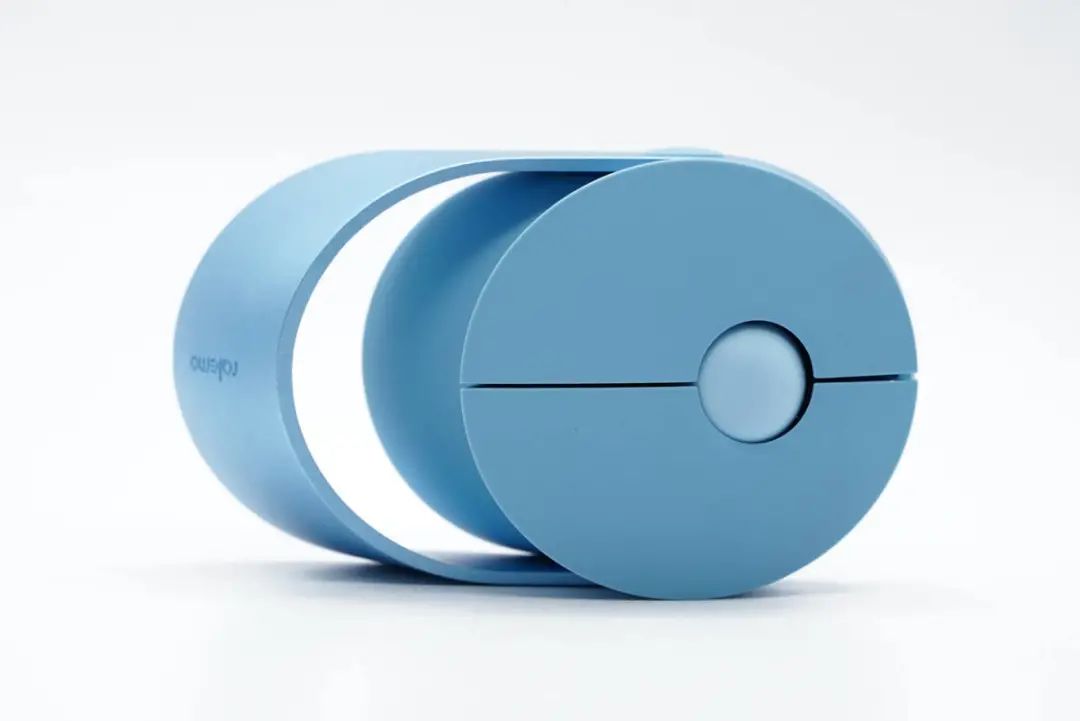

雷柏Ralemo Air 1無線鼠標整體小巧，機身中空造(zao)型設計新(xin)穎。頂(ding)部圓形塑料殼分半(ban)即為左右鍵，表面磨砂處(chu)理，球形滾輪(lun)位(wei)于中心稍(shao)微(wei)偏下(xia)位(wei)置。

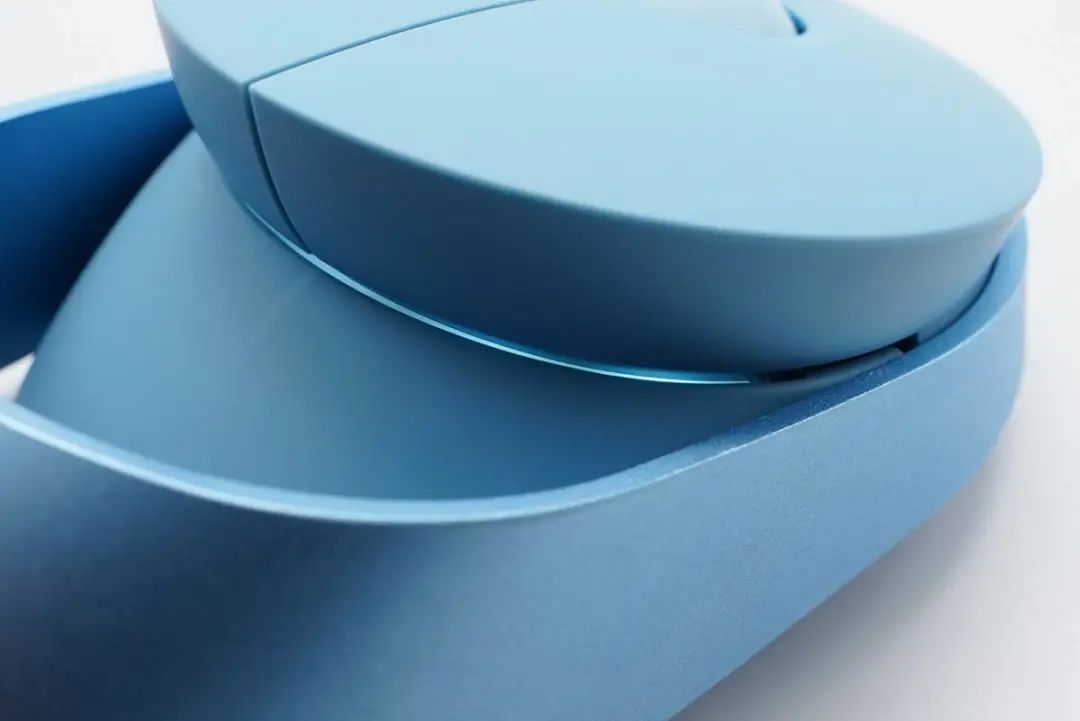

機(ji)身邊緣環狀鋁合金掌托噴砂(sha)處理(li)，提升(sheng)鼠標整體質感以及用戶使用手感。

此外側身還配有(you)一個(ge)DPI調節鍵，產品有(you)600/1000/1300/1600四檔DPI值可選。

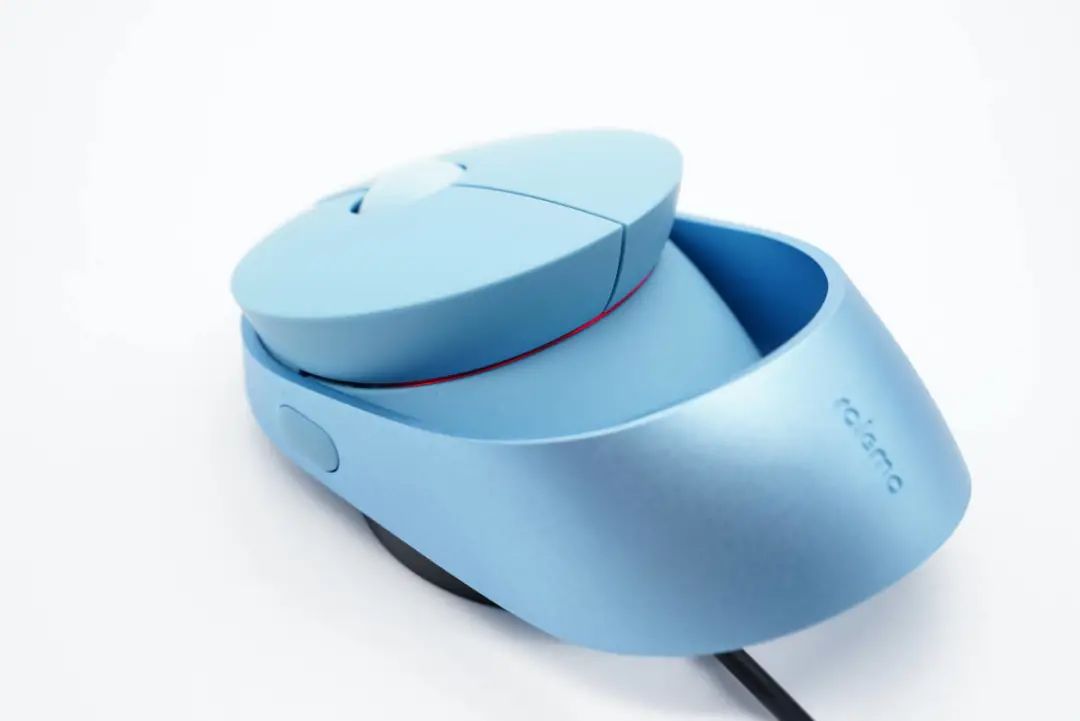

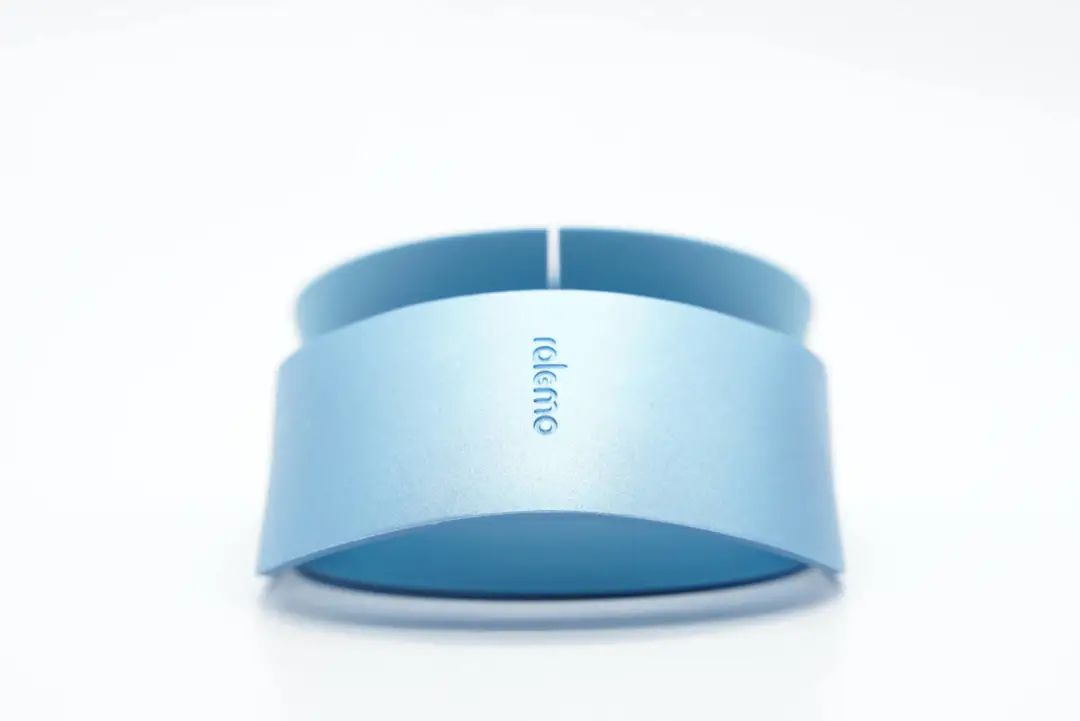

此外(wai)金屬掌托(tuo)上還(huan)凹印有ralemo字(zi)樣(yang)。

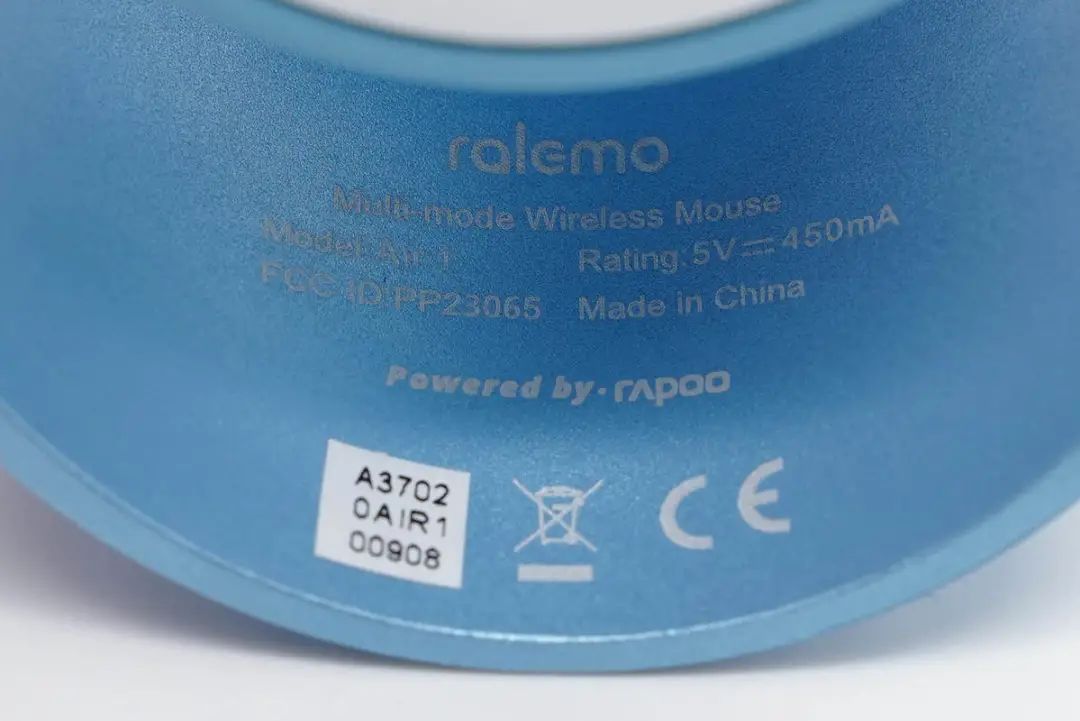

內側(ce)設有鼠(shu)標參數信息(xi)，型號為(wei)Air 1，輸(shu)入5V450mA，已經通過了FCC、KC和CE認證。

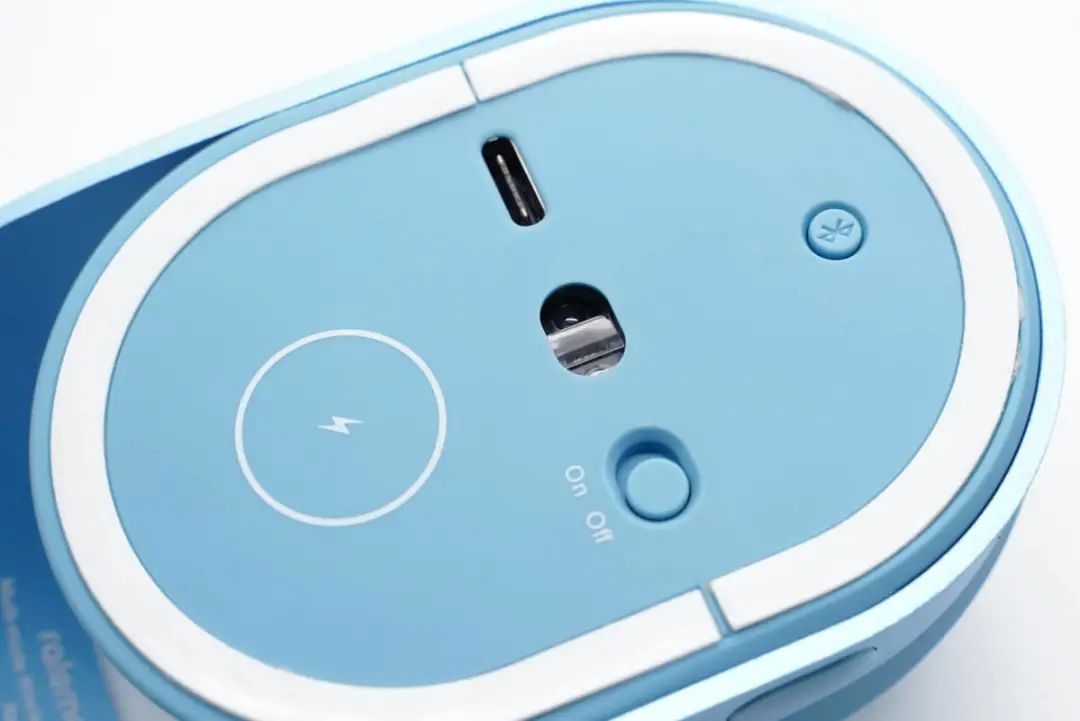

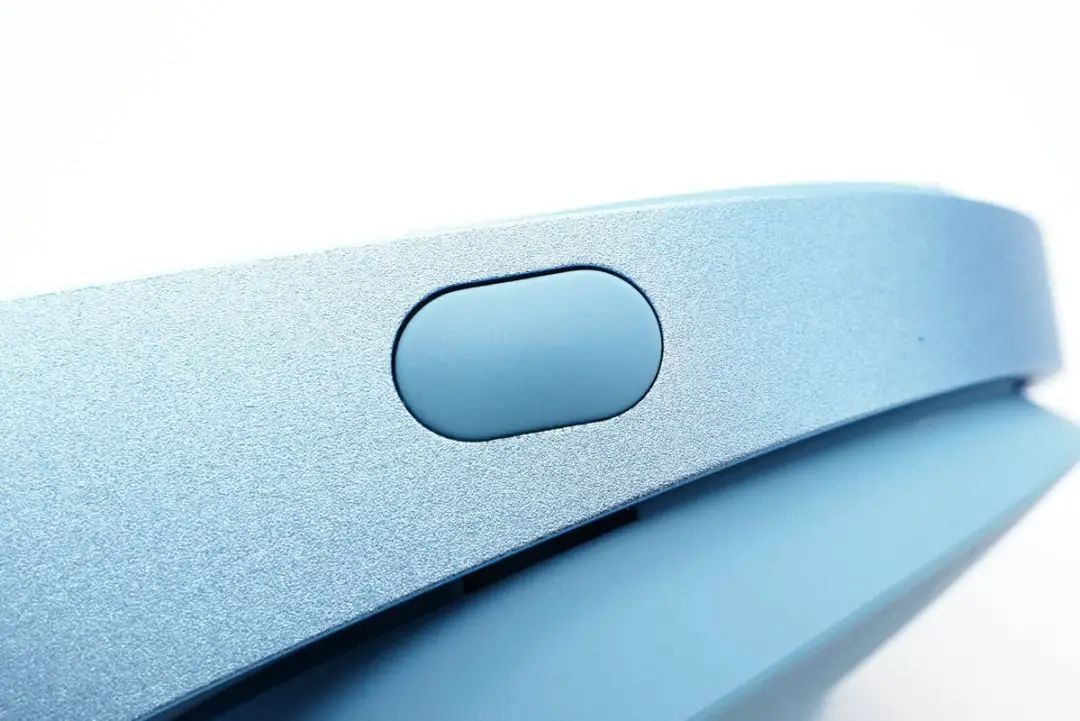

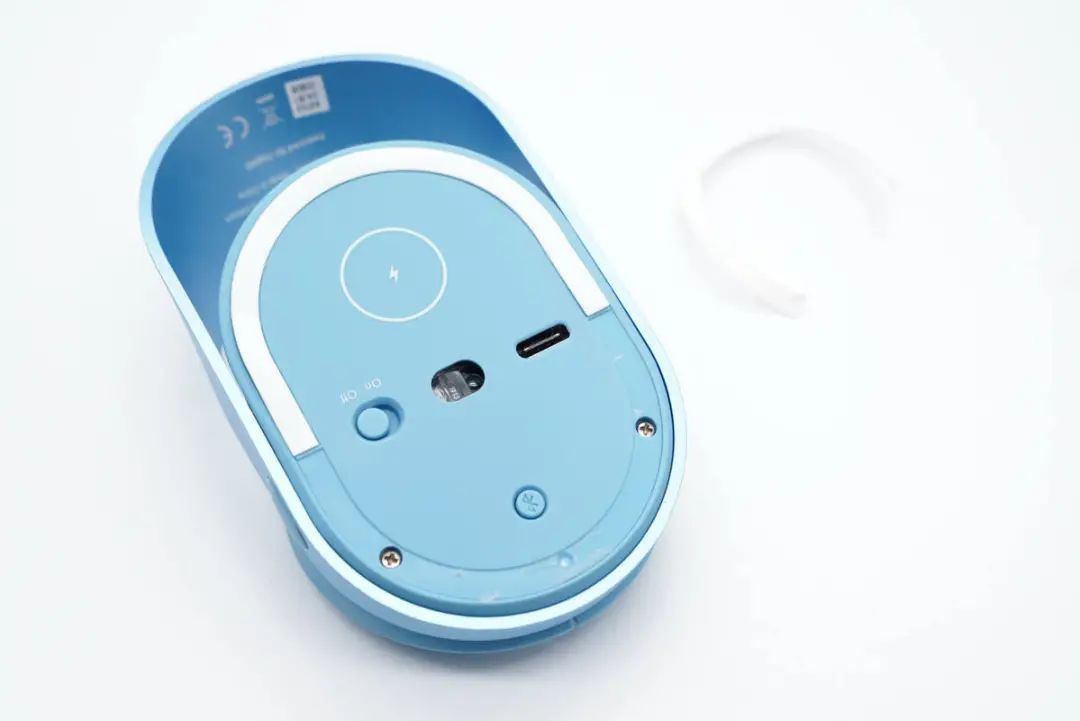

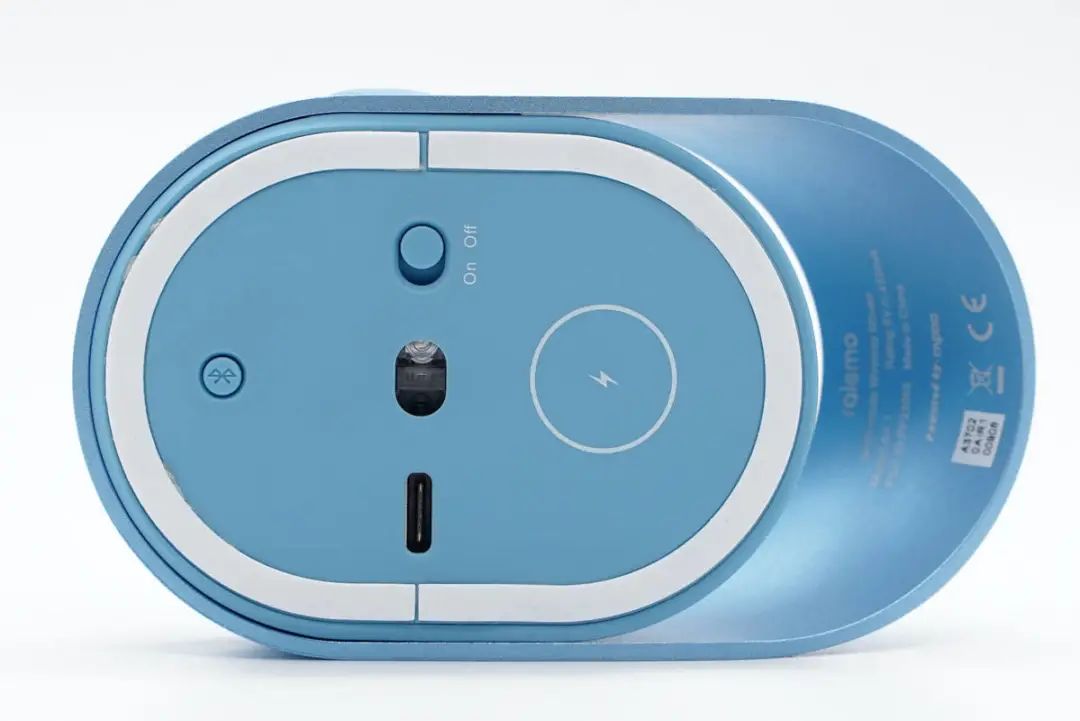

鼠標底部邊緣貼(tie)有(you)白色聚四氟(fu)乙烯腳墊，兩(liang)端分別是(shi)藍牙鍵和無(wu)線充電(dian)標識，兩(liang)側是(shi)USB-C充電(dian)口和電(dian)源鍵。

這款鼠標支持(chi)(chi)有線(xian)和(he)(he)無(wu)線(xian)充電，滿電下(xia)可(ke)持(chi)(chi)續使用約25天；另外支持(chi)(chi)藍(lan)牙5.0和(he)(he)無(wu)線(xian)2.4G連接(jie)，可(ke)連接(jie)電腦、平板和(he)(he)手(shou)機等(deng)終端(duan)設(she)備(bei)。

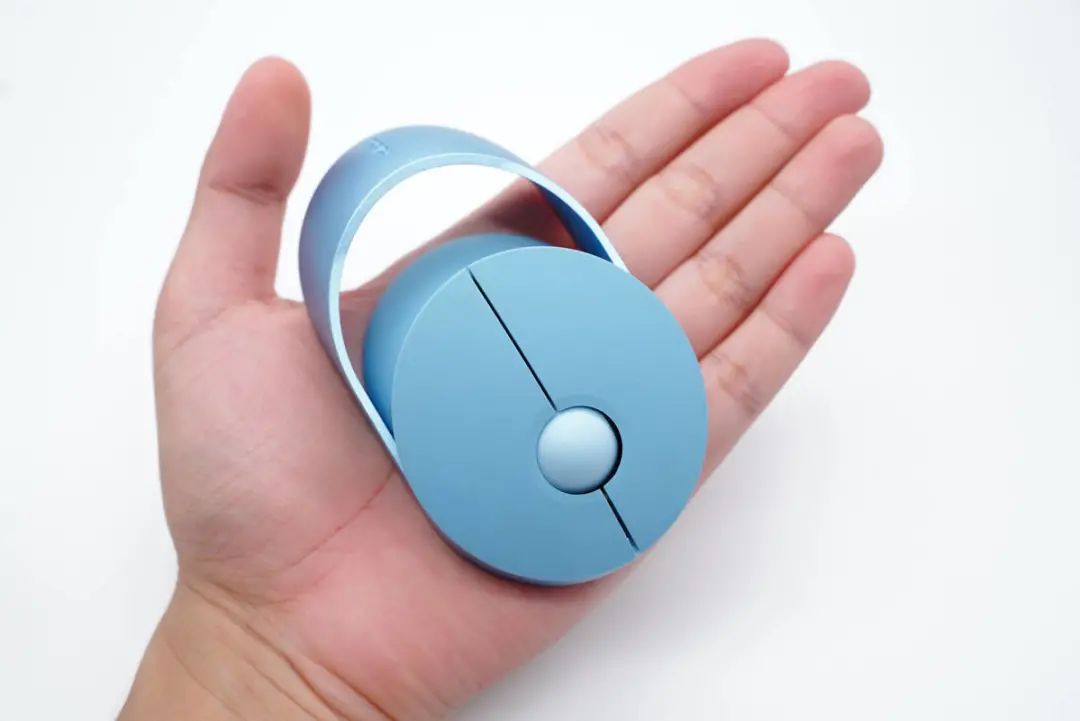

鼠標拿在手上的(de)直觀感受。

凈(jing)重約(yue)為(wei)71g。

使用場景一覽。

鼠標內置LED燈，打開會(hui)閃爍(shuo)(shuo)藍光數(shu)秒后熄滅(mie)，只要(yao)一使用(yong)（包括(kuo)滑動(dong)）就(jiu)會(hui)閃爍(shuo)(shuo)，如(ru)此設計既(ji)增(zeng)加了(le)使用(yong)時(shi)(shi)的炫酷感，夜間不用(yong)時(shi)(shi)又不會(hui)影響休息(xi)。

給鼠標進行(xing)無(wu)線充電，LED燈會閃(shan)爍紅光(guang)。

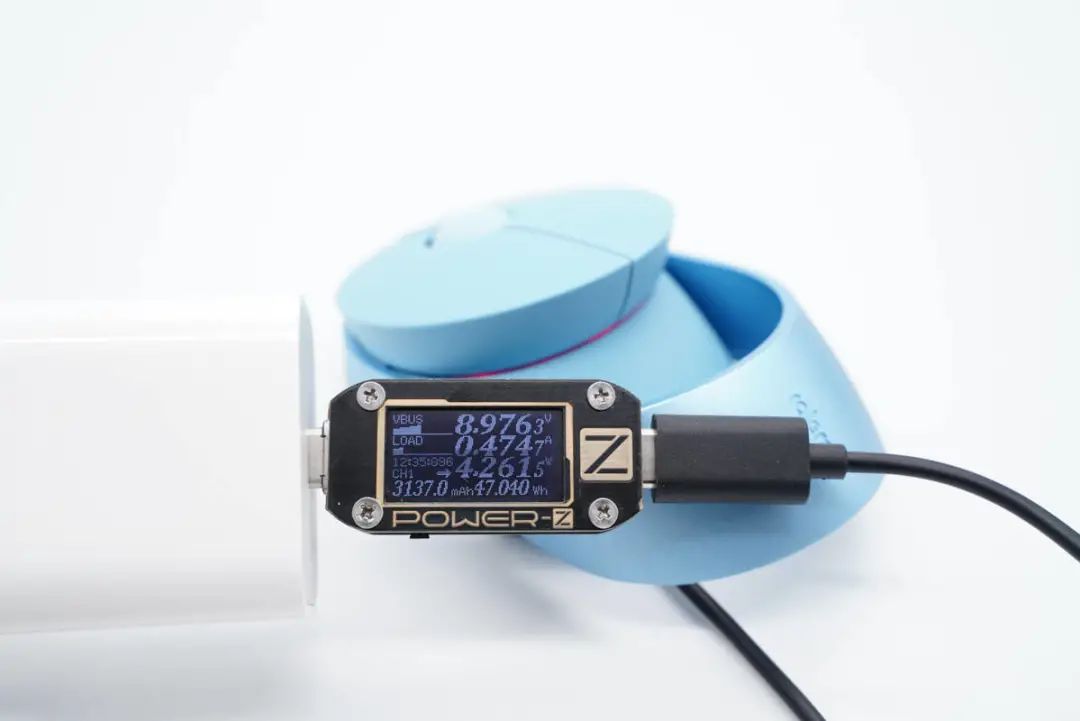

使用可以測得此時無線充電輸(shu)入功率(lv)為8.98V 0.47A 4.26W。

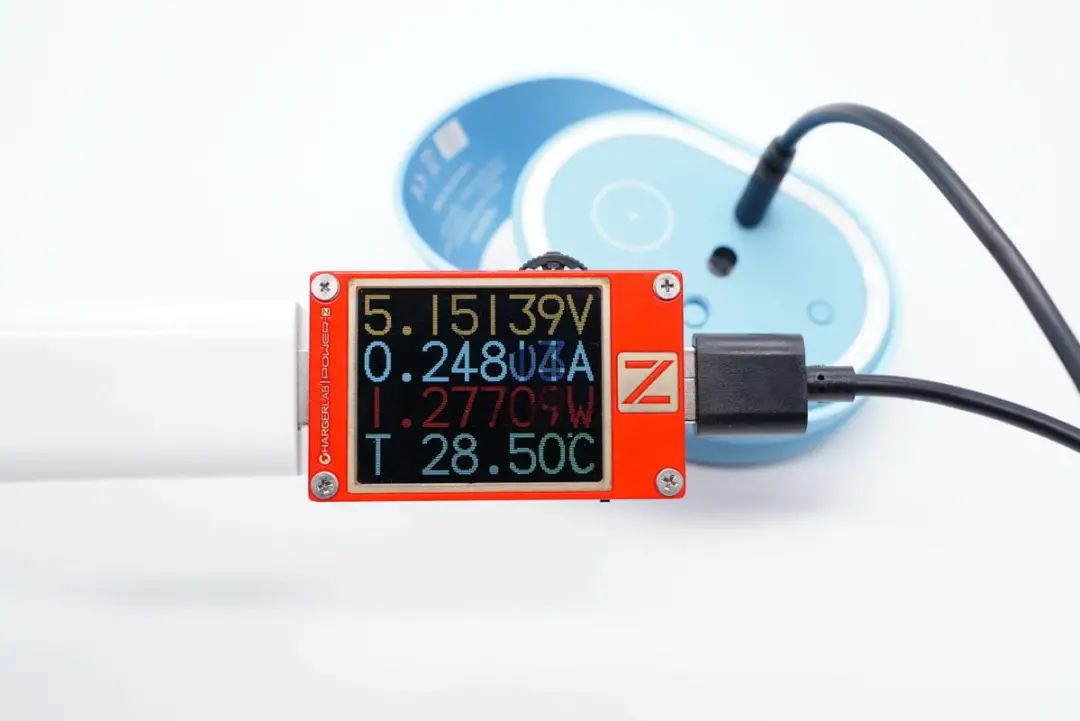

另外進行(xing)有線充電測(ce)試，使用KT002可以測(ce)得充電功率為5.15V 0.25A 1.28W。

二、雷柏(bo)Ralemo Air 1無線鼠標拆解

將鼠標底部(bu)白色腳墊撕下，底部(bu)外殼(ke)使用螺(luo)絲(si)固定(ding)。

拆掉螺(luo)絲即打(da)開(kai)，外殼還使用(yong)卡(ka)扣進(jin)行封裝固定。

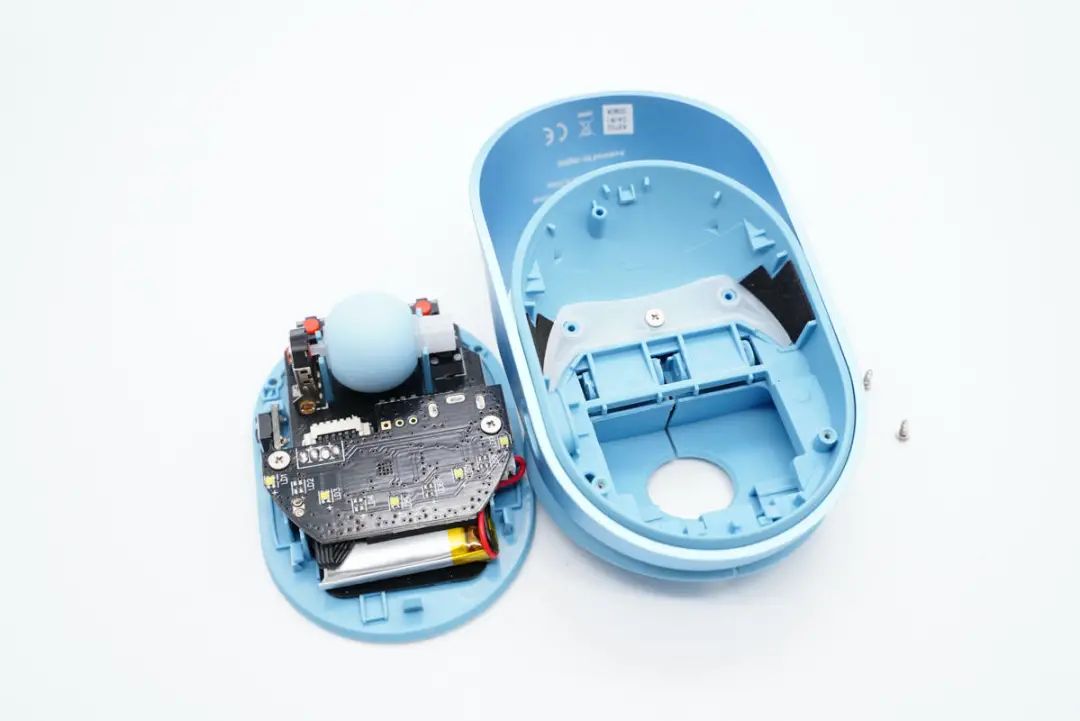

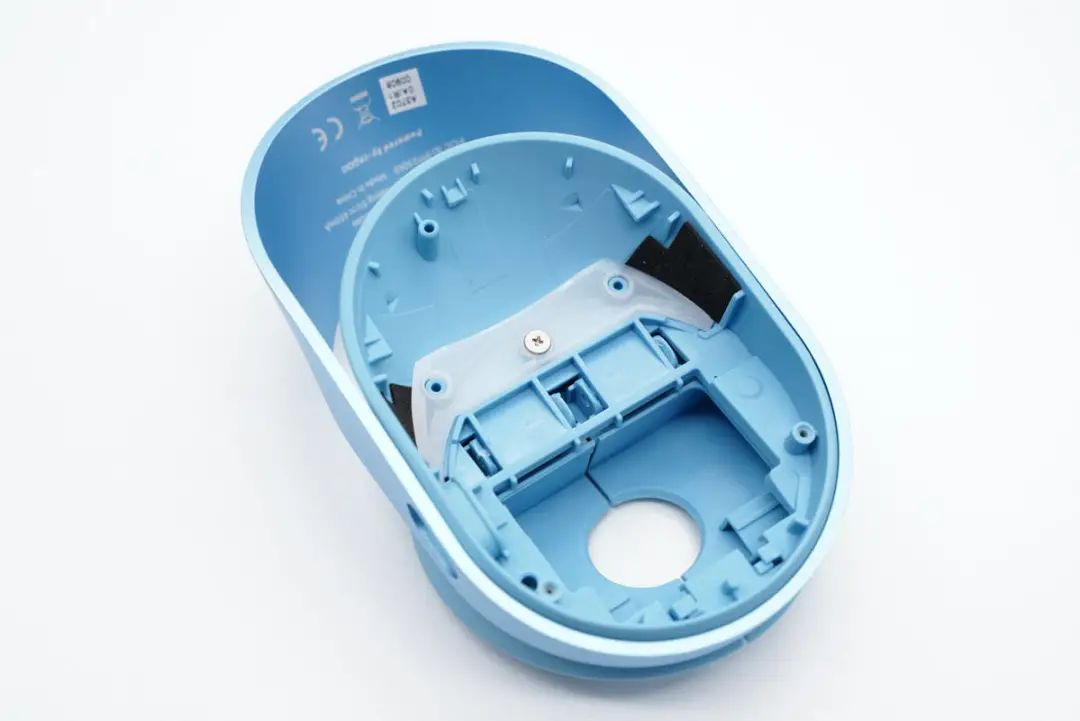

取下螺(luo)絲即可將(jiang)底部外(wai)殼拆開，內部導(dao)光塑料使用螺(luo)絲和固(gu)定柱進(jin)行(xing)固(gu)定。

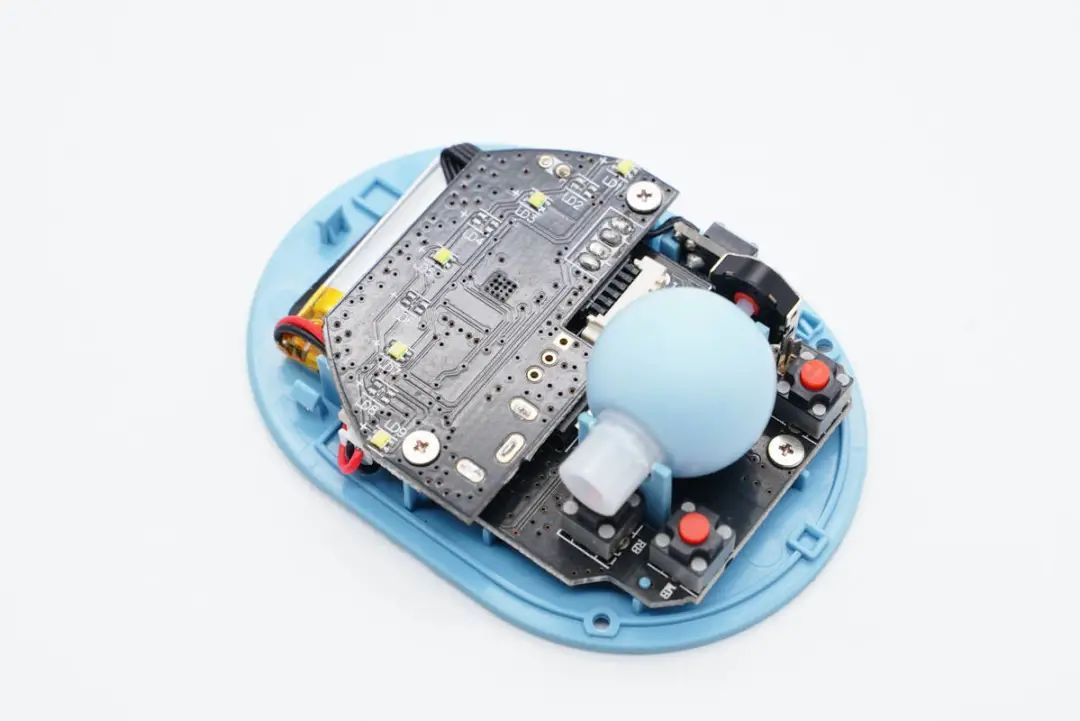

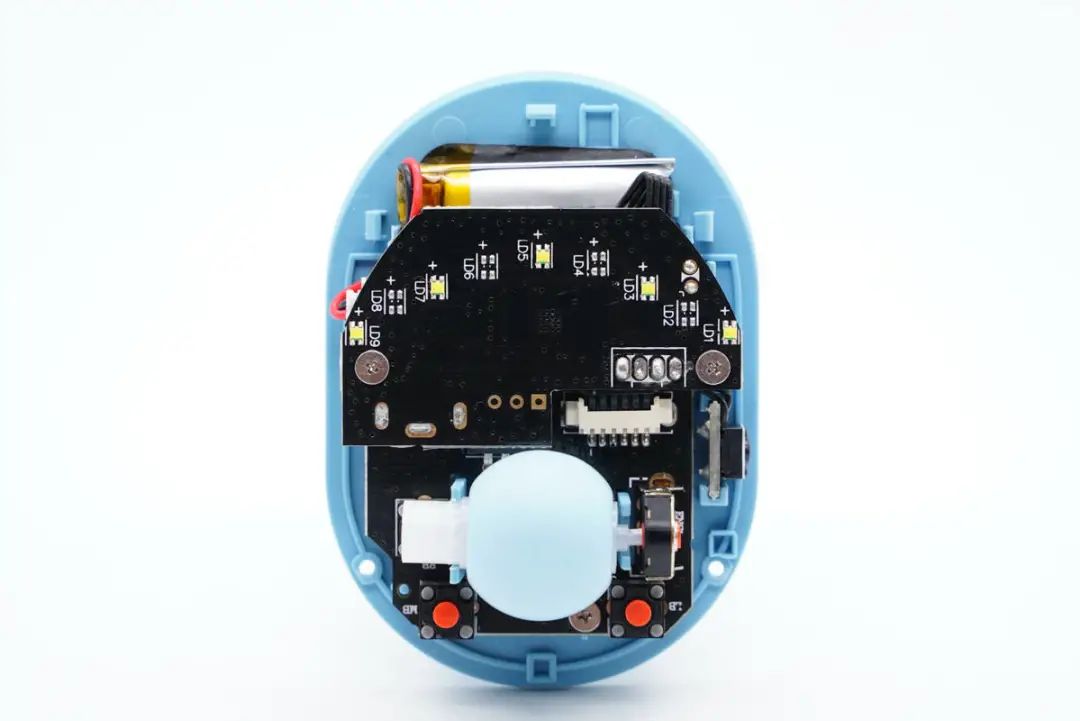

鼠標內部采(cai)用兩塊PCB板(ban)連接設計(ji)，PCB板(ban)使用螺絲固定。

上(shang)層(ceng)PCB板設(she)有5顆LED指示燈(deng)。

PCB板下(xia)方有電(dian)池，通過連接器插拔式連接。

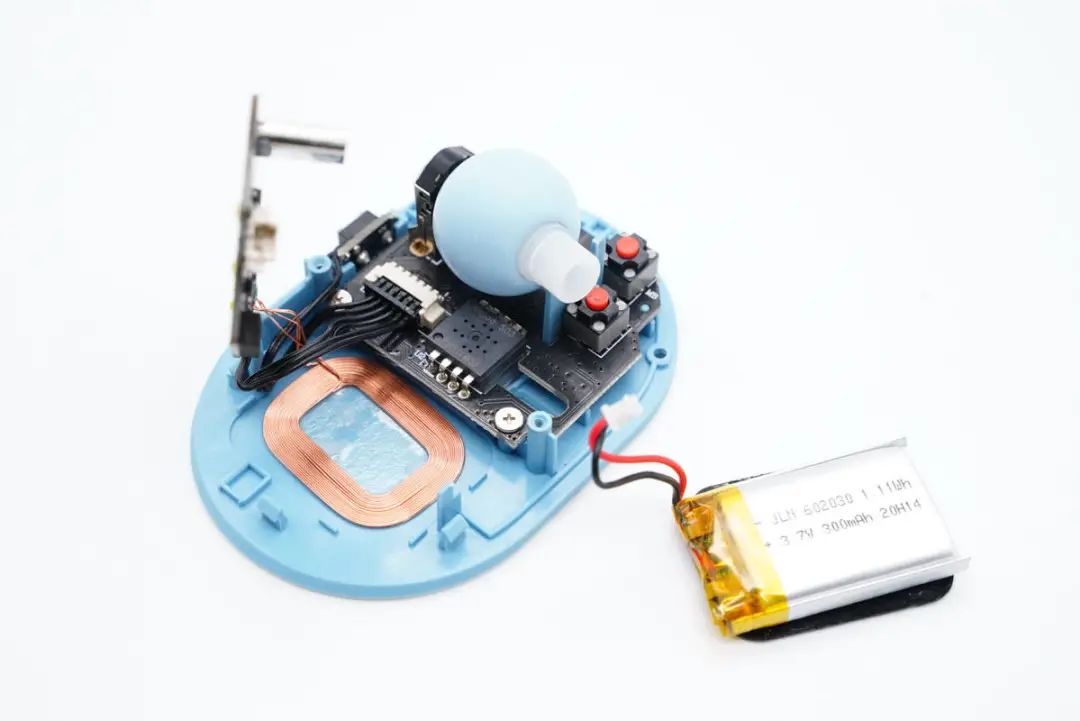

兩塊(kuai)小板(ban)(ban)之間也是通過導線(xian)插拔式(shi)連接，無線(xian)充電線(xian)圈(quan)使用雙(shuang)面膠粘貼在底板(ban)(ban)上。

將小板(ban)、電芯、滾輪等全部拆(chai)下。

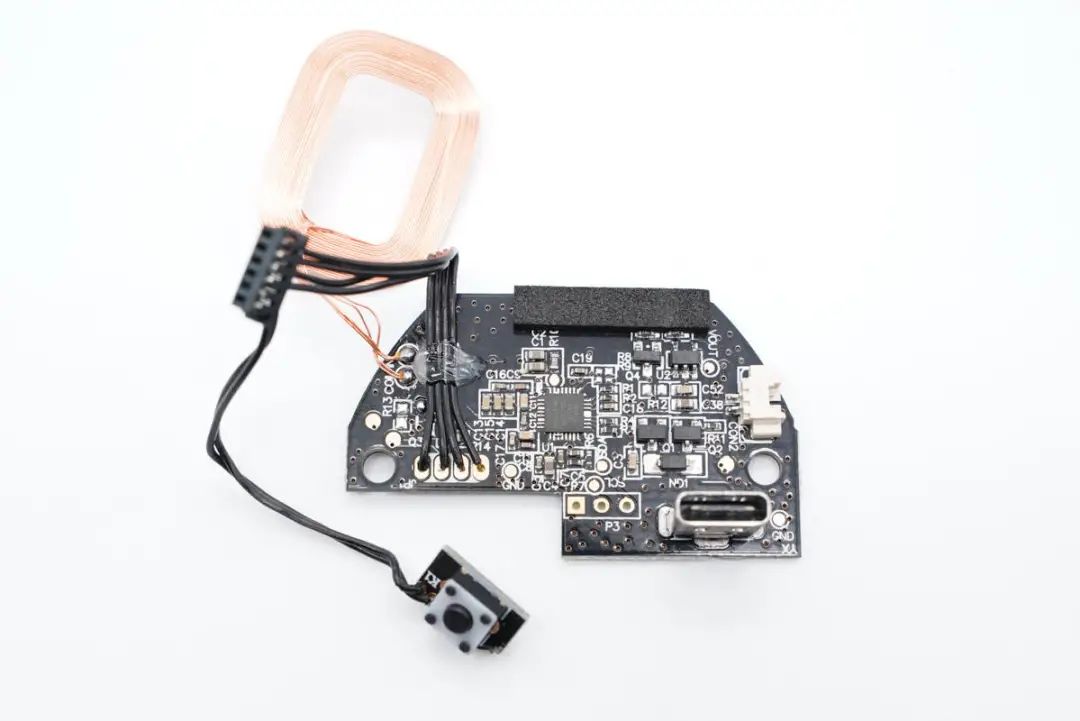

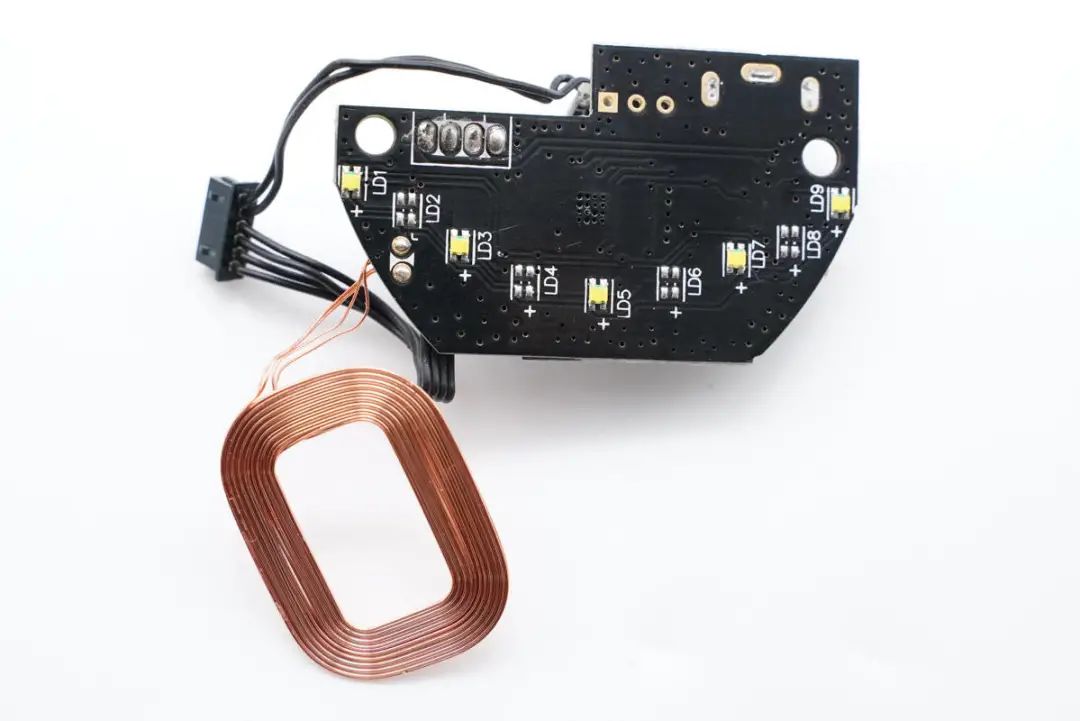

小板正面(mian)一覽，垂直(zhi)焊接(jie)USB-C輸入(ru)母座，右(you)側是(shi)(shi)電池插座，左(zuo)側連(lian)接(jie)導線(xian)和無線(xian)充電線(xian)圈，中心是(shi)(shi)無線(xian)充電接(jie)收芯片。

另(ling)一(yi)面設有(you)5顆(ke)LED指(zhi)示(shi)燈，用于無(wu)線連接(jie)模式(shi)提示(shi)。

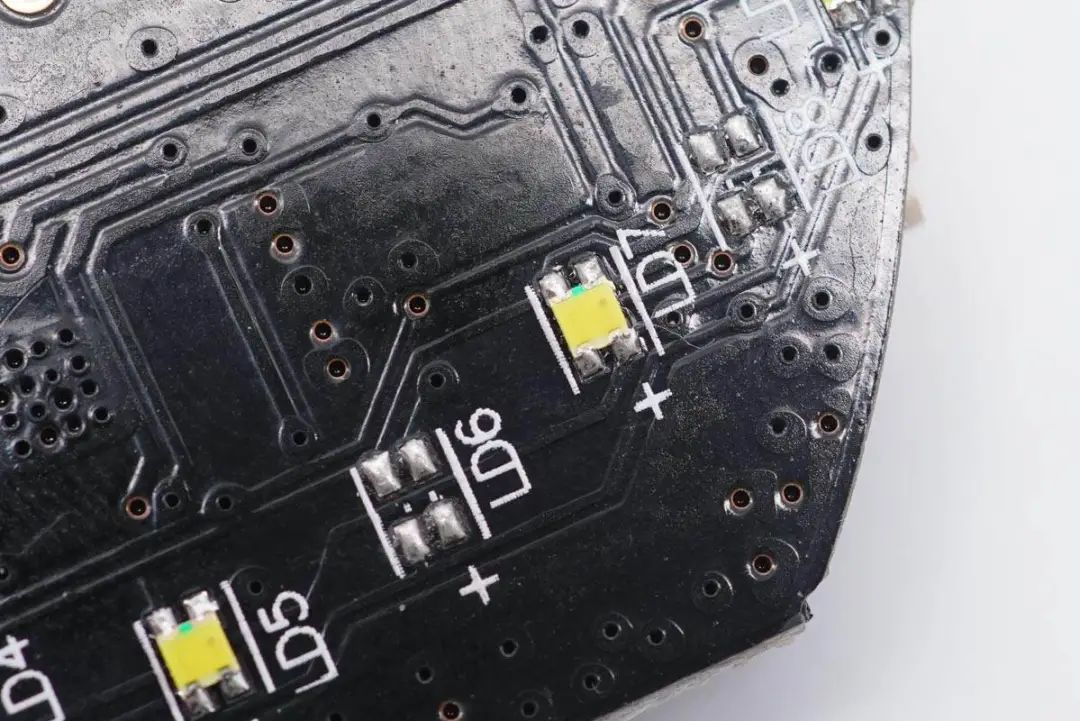

LED燈(deng)特寫。

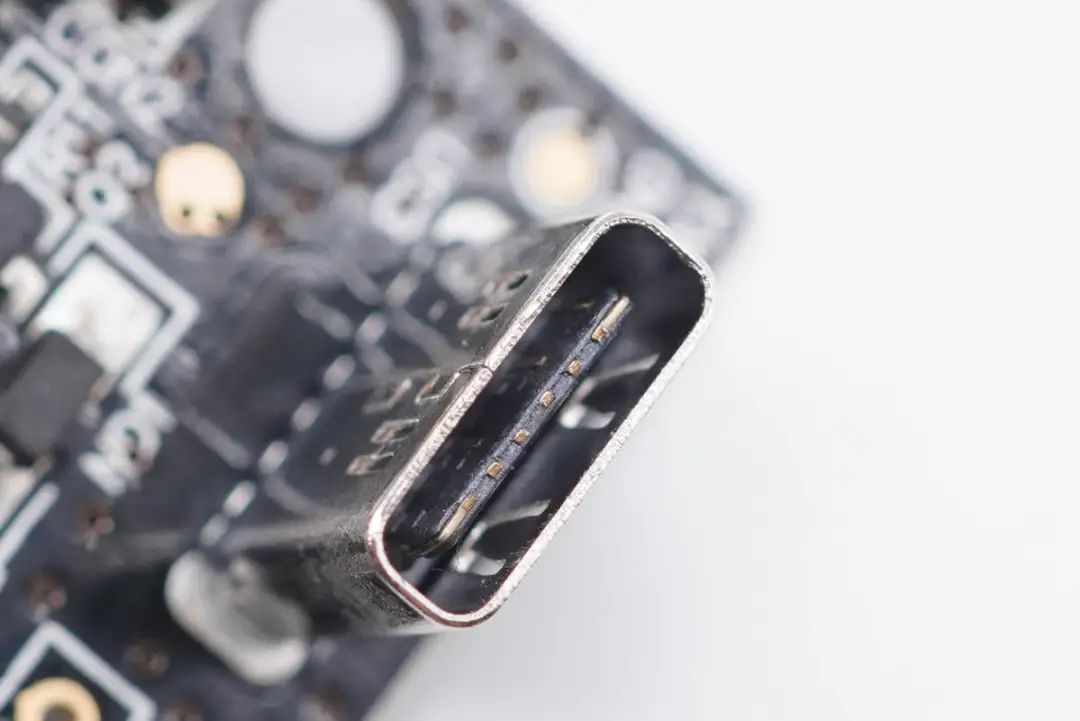

USB-C輸入母座特寫，垂直過孔焊(han)接。

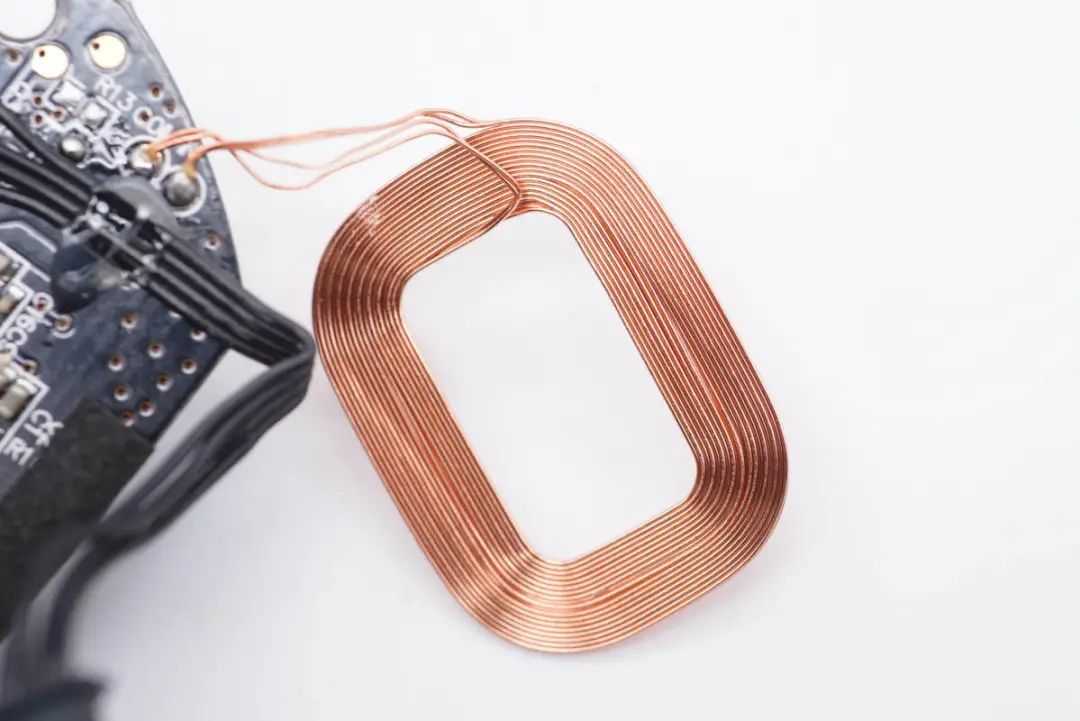

無(wu)線充電接收線圈特寫，漆包線繞制，隔磁片粘貼在電池上。

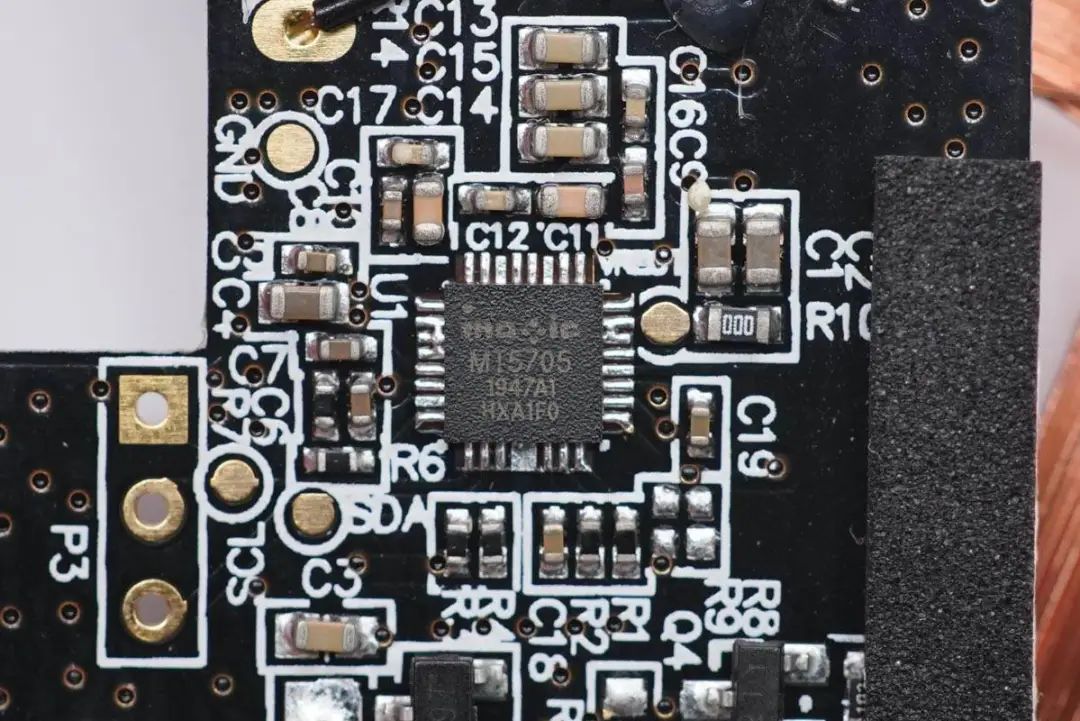

無線充(chong)電(dian)接收芯(xin)片采用(yong)美(mei)芯(xin)晟MT5705，上(shang)(shang)方三顆諧振(zhen)電(dian)容并聯。MT5705是一款基于磁感(gan)應的無線充(chong)電(dian)接收器的SoC（片上(shang)(shang)系統），采用(yong)嵌入式(shi)ARM Cortex M0處(chu)理器，2KB SRAM, 8KB OTP，完全符合BPP的最新WPC Qi規范（版本(ben)1.2.4）。

MT5705可提供穩定(ding)的(de)5W輸(shu)出功率，支持輸(shu)出電壓(ya)5V和(he)電流最大(da)1A，AC to DC轉(zhuan)換效(xiao)率達95%；其擁(yong)有完善的(de)過壓(ya)、過流、過溫保護機(ji)制，獨立(li)的(de)I2C通(tong)信(xin)接(jie)口和(he)豐富的(de)GPIO。封裝為(wei)4.00mm x 4.00mm QFN32L，尤(you)其適合TWS耳機(ji)充(chong)電倉等各類小(xiao)功率智能設(she)備(bei)。

美芯晟MT5705資料信息。

充電頭網拆解了解到(dao)，美芯(xin)晟的(de)無線(xian)充方案還被、、、、等產品使用。

鈺泰 ETA4054，16V輸入耐壓(ya)的(de)1A全集成線性鋰電(dian)(dian)池(chi)充電(dian)(dian)IC，用(yong)于鼠標內置鋰電(dian)(dian)池(chi)充電(dian)(dian)。

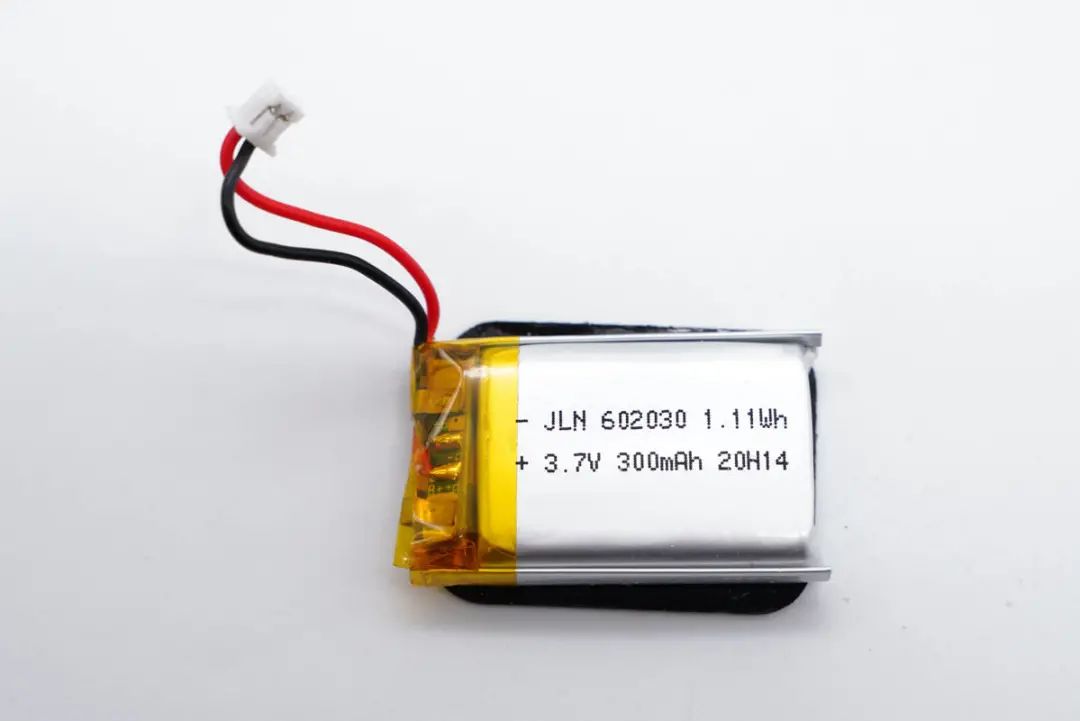

電(dian)芯來(lai)自深圳(zhen)市(shi)鳳凰(huang)鋰(li)能科(ke)技有限公(gong)司，規格(ge)為1.11Wh/3.7V/300mAh。

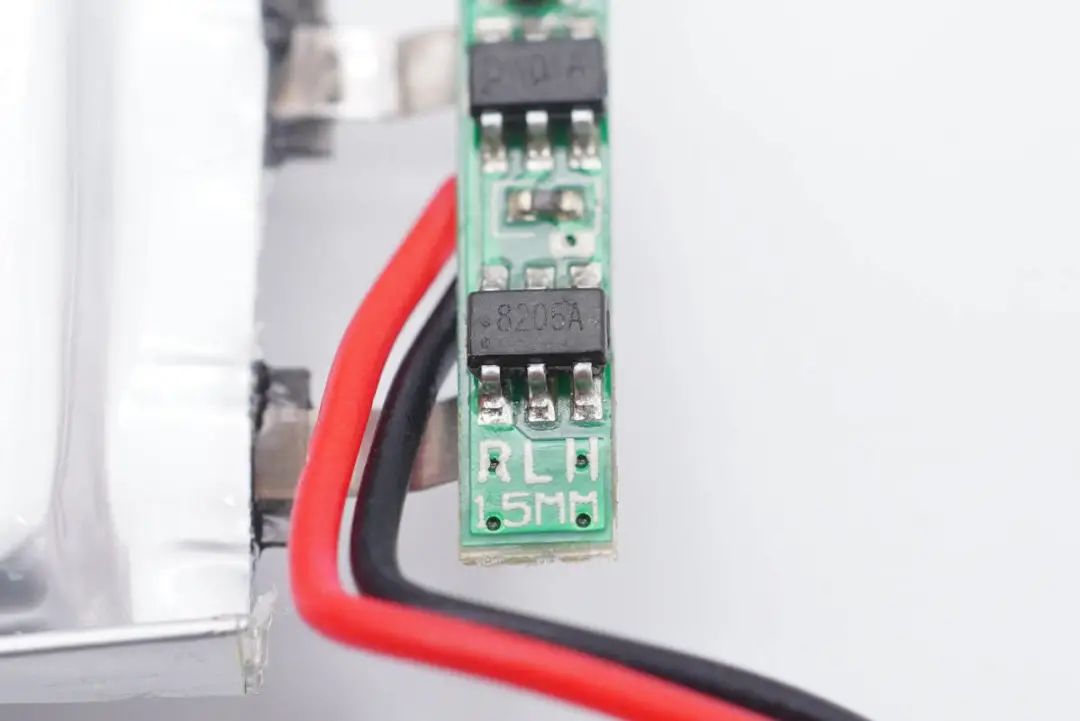

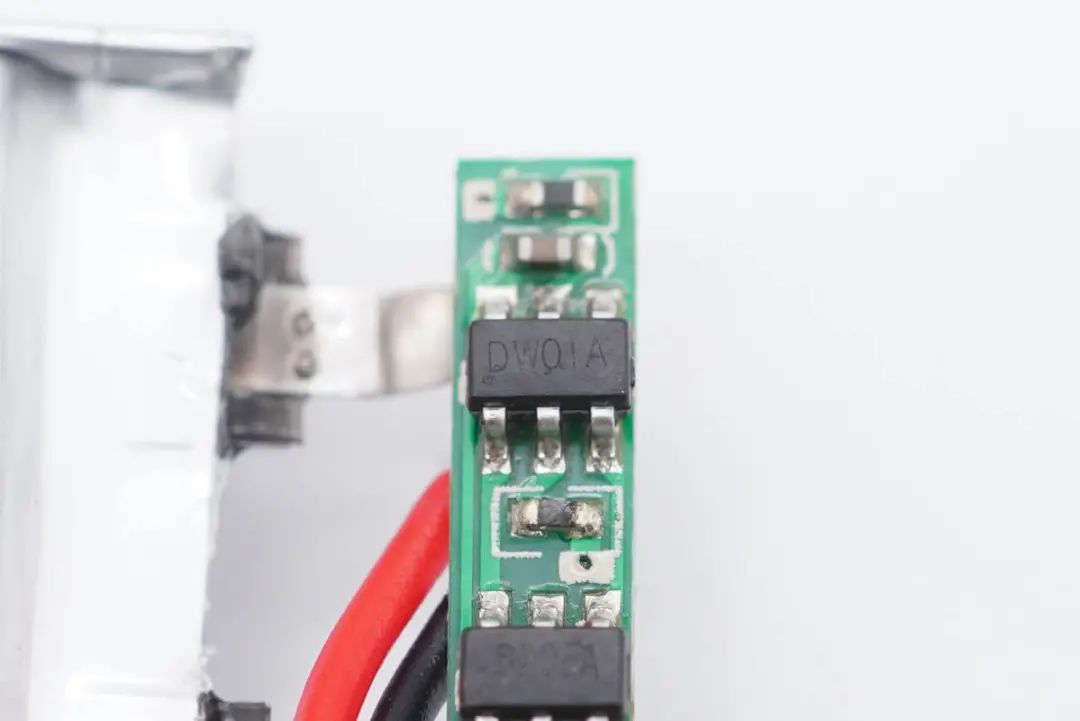

電芯(xin)頭部設有(you)一塊(kuai)保護小(xiao)板，小(xiao)板上設有(you)鋰電保護芯(xin)片(pian)和MOS管(guan)。

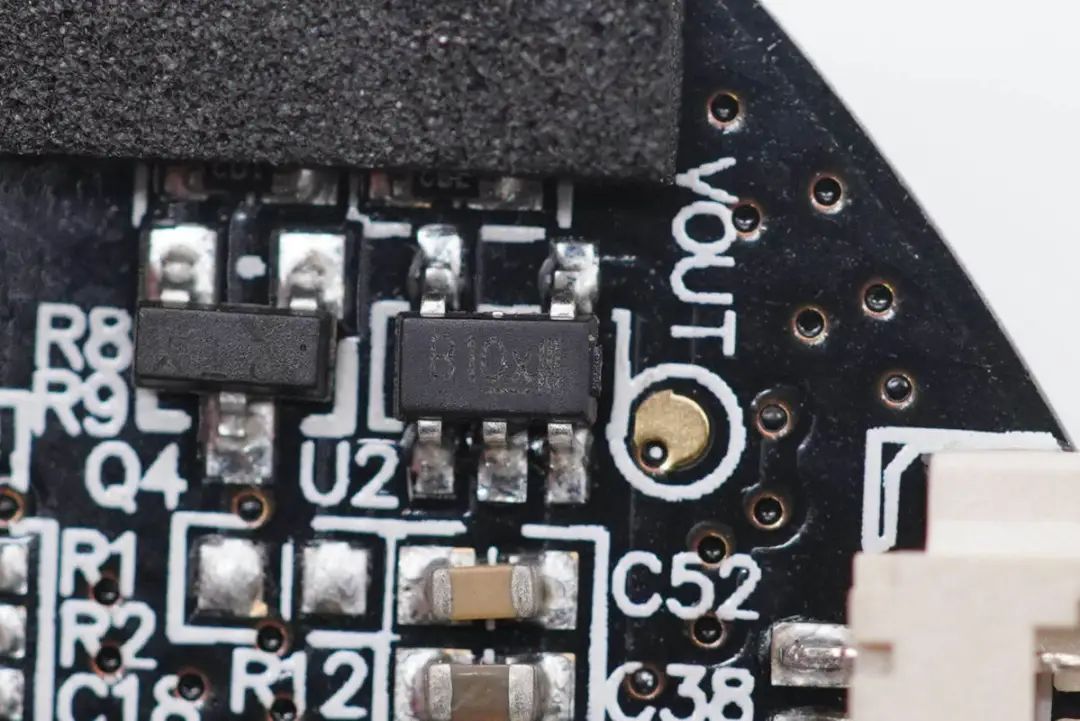

8205A MOS管特(te)寫。

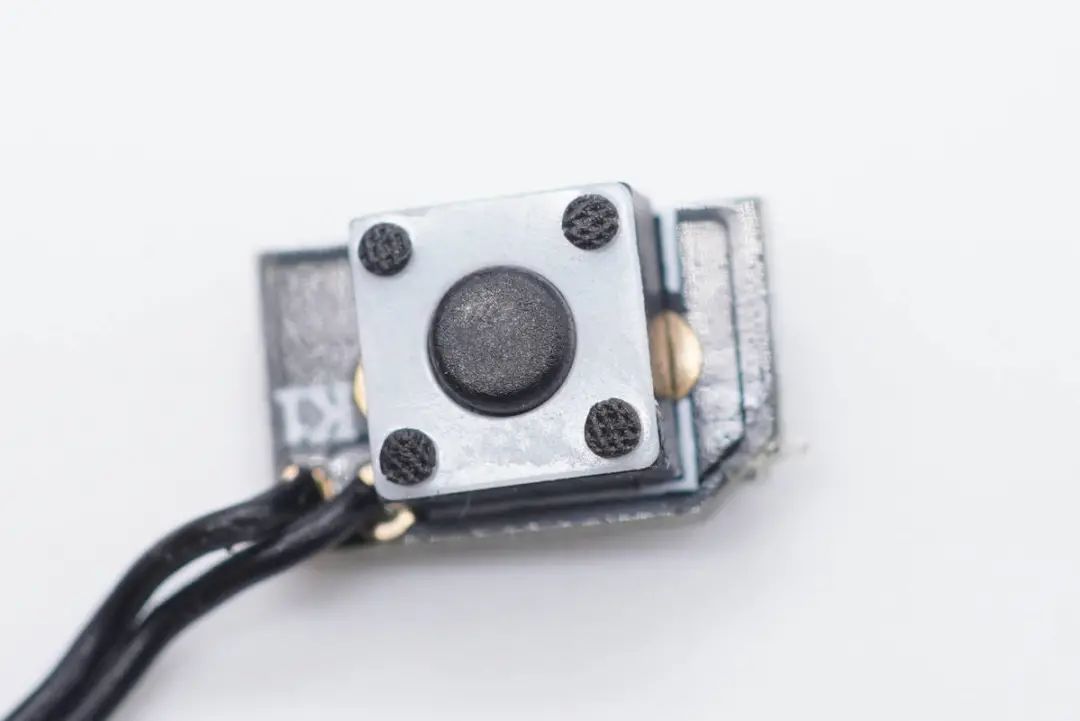

DPI鍵特寫。

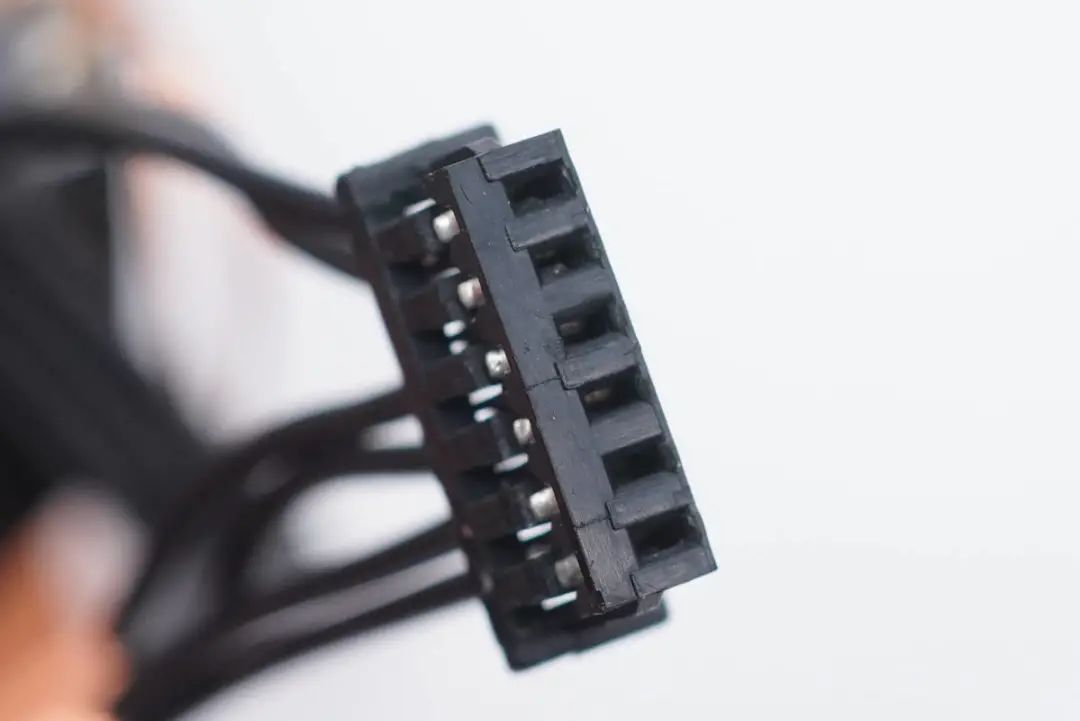

連接(jie)另(ling)一塊(kuai)小板的插(cha)頭特(te)寫(xie)。

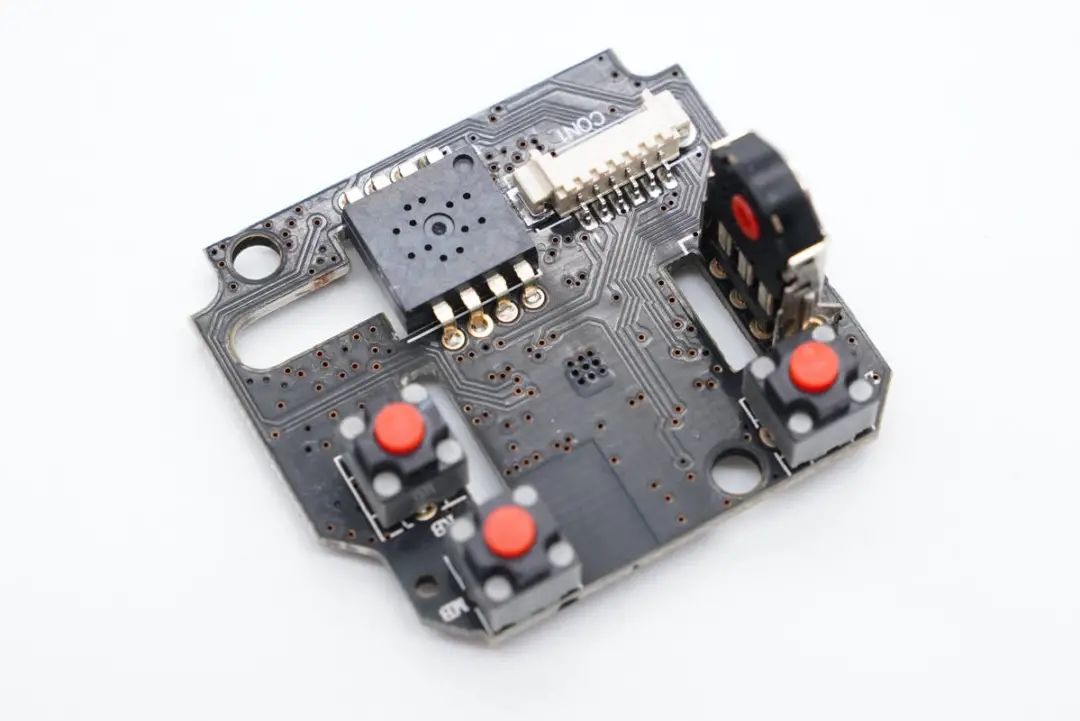

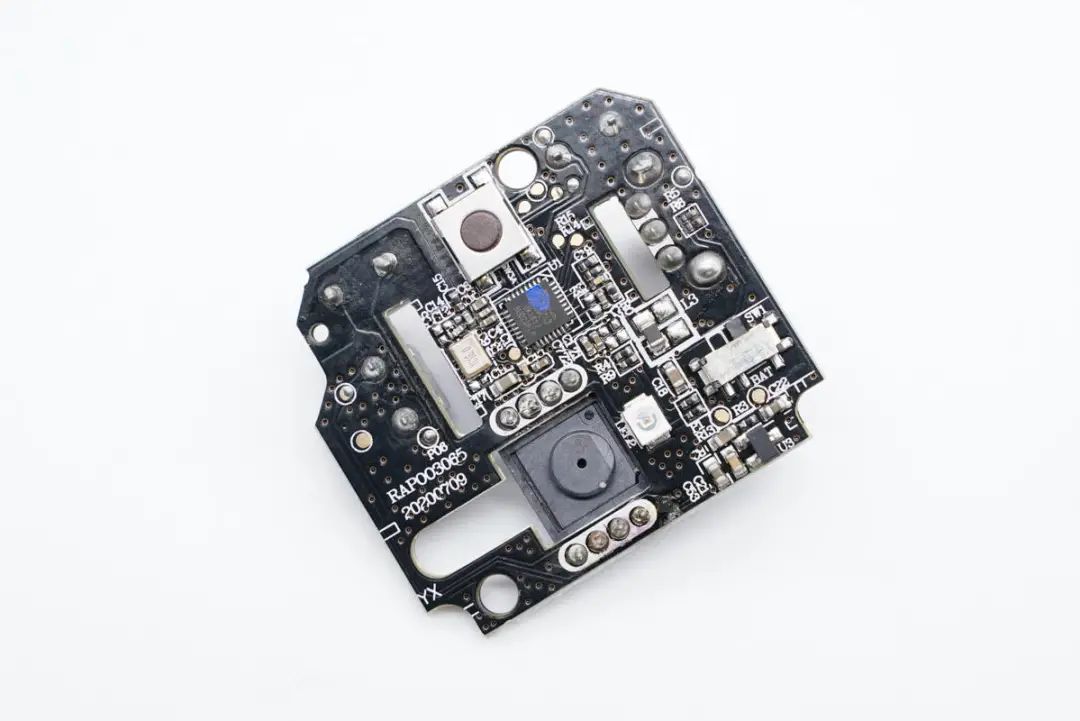

另一塊小板正(zheng)面一覽(lan)，可以(yi)看(kan)到三個靜音微(wei)動(dong)以(yi)及光電(dian)感應(ying)器。

旋轉編碼器采用(yong)凱華(hua)EN98系列(lie)，加(jia)強和密封式設計(ji)。

板子(zi)另一(yi)(yi)面中心設有(you)一(yi)(yi)顆芯(xin)片。

發(fa)光二極(ji)管特寫，下(xia)方的(de)光電感應(ying)器底部中(zhong)心(xin)設有小孔。

光電傳感器為Rapoo S03，DPI最高(gao)1300，可(ke)以輕(qing)松(song)地在皮(pi)革、木板、紙張等材料上(shang)使用。

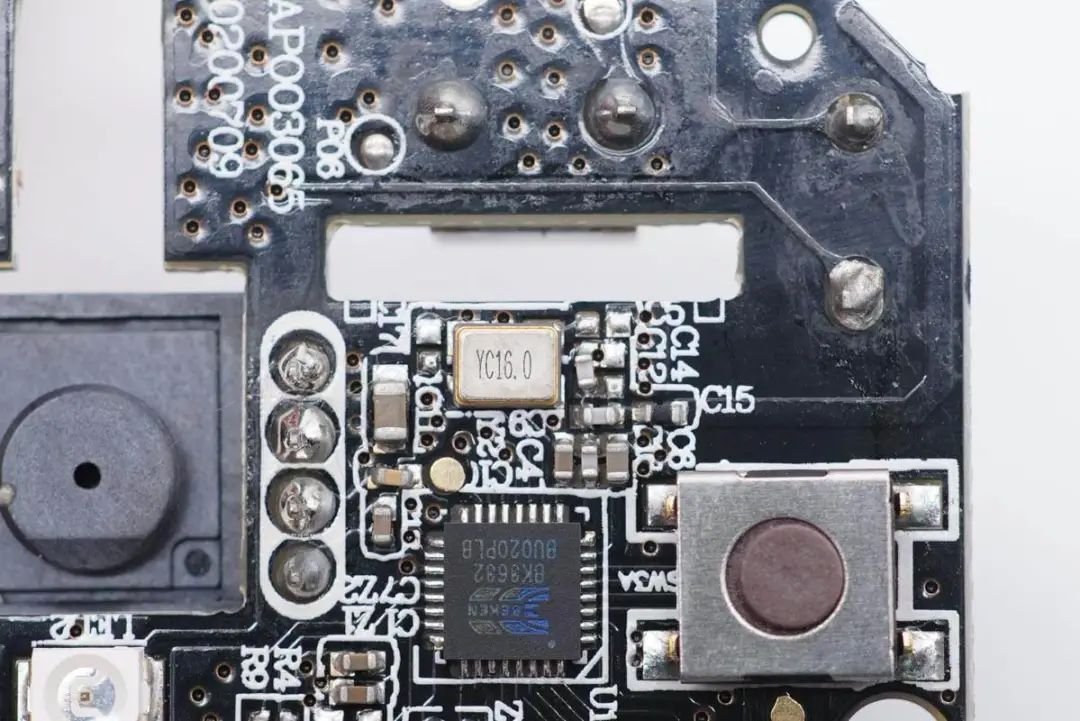

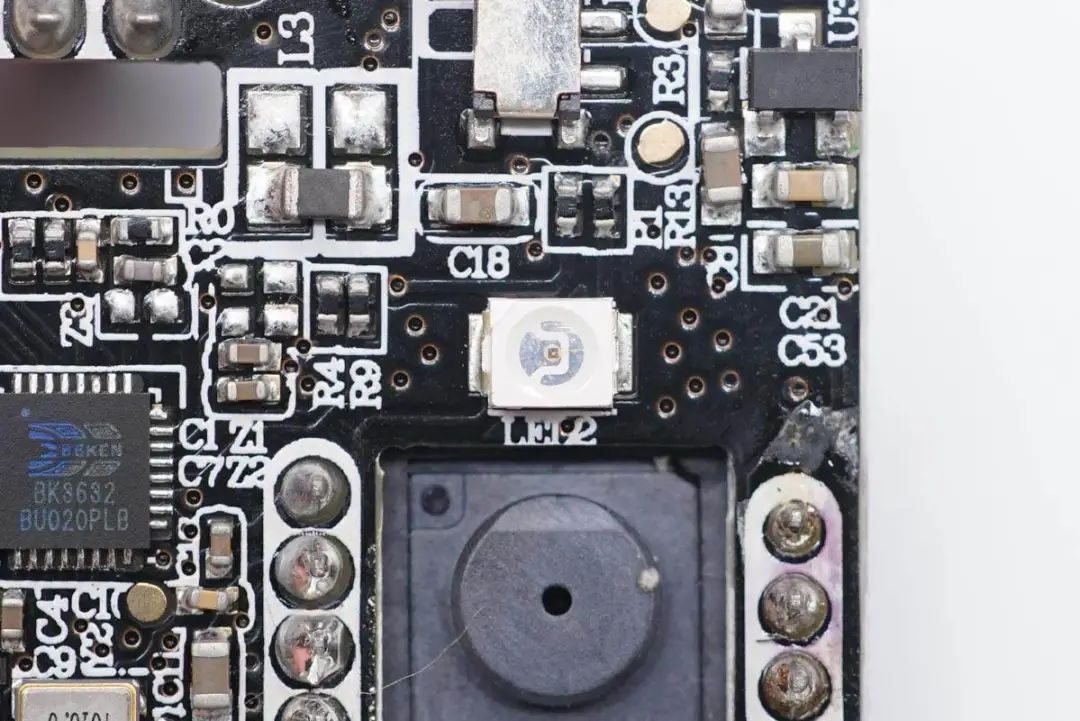

博通(tong)高(gao)度集成的BK3632 2.4 GHz無線SOC，支持(chi)藍(lan)牙5.0雙模式，內部集成高(gao)性能射頻收發器，基帶，單片(pian)機和內置(zhi)Flash，用于鼠標無線傳輸。

旁邊配有一顆無源晶(jing)振。

藍(lan)牙(ya)鍵特寫。

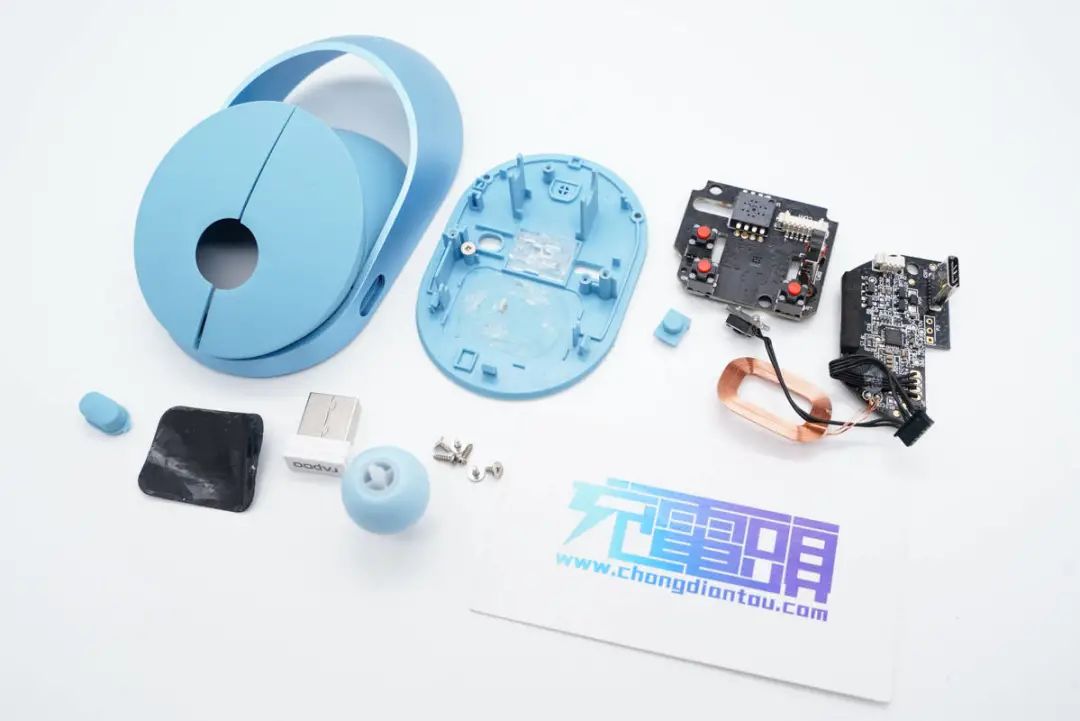

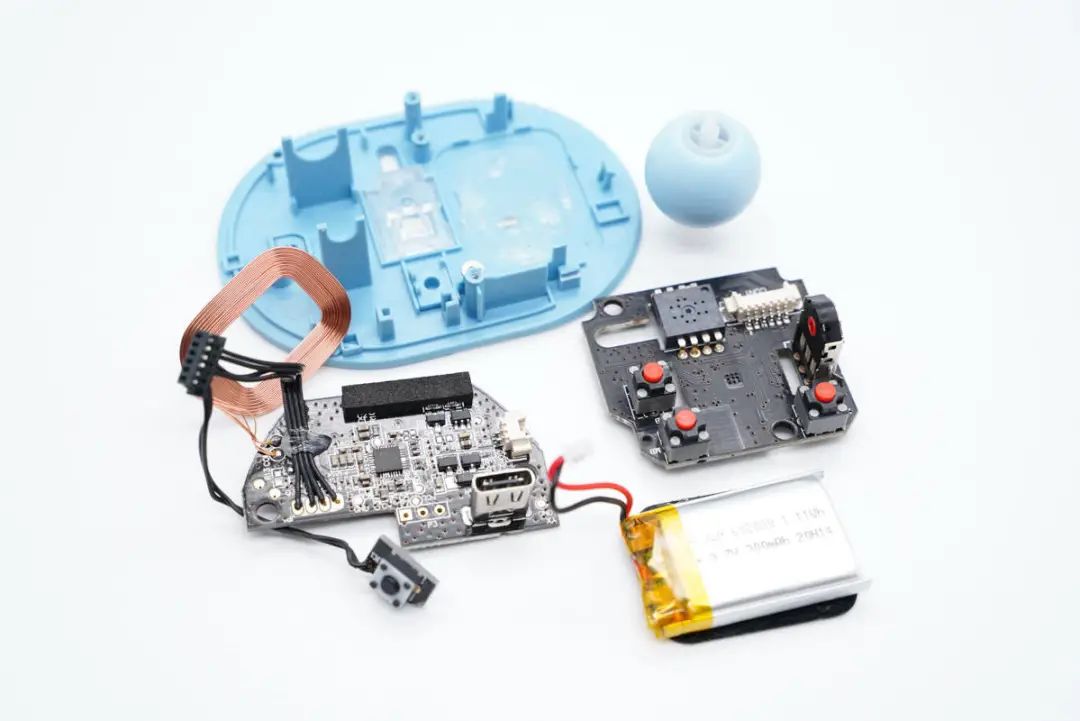

全(quan)部拆解完畢(bi)，來張全(quan)家福。

充電頭網拆解總結

雷柏(bo)Ralemo無(wu)線鼠標采(cai)用環形金屬掌托(tuo)，和(he)主體(ti)機身形成(cheng)中空設(she)計，造(zao)型十分新穎。此外(wai)產品有多(duo)種配(pei)色(se)(se)可選，其中粉色(se)(se)款搭配(pei)小巧機身，非常適合女性使(shi)用。此外(wai)DPI鍵可調節四(si)個檔位，滿足不同用戶操作(zuo)需求，圓形滾輪具有更好(hao)的使(shi)用手感。

充(chong)電(dian)頭網通過拆解發現(xian)，鼠標內部設有充(chong)電(dian)和(he)控制兩塊PCB板(ban)，PCB板(ban)之間以及和(he)電(dian)芯均(jun)采用導線(xian)插拔式(shi)(shi)連接，組裝(zhuang)方便。充(chong)電(dian)小(xiao)板(ban)上設有USB-C和(he)無(wu)線(xian)充(chong)電(dian)接收線(xian)圈兩者充(chong)電(dian)方式(shi)(shi)，其中無(wu)線(xian)充(chong)電(dian)路采用美芯晟(sheng)MT5705無(wu)線(xian)充(chong)電(dian)接收芯片(pian)(pian)，該芯片(pian)(pian)不僅轉換效(xiao)果高(gao)，而且擁(yong)有完(wan)善的保護(hu)機制，符合(he)最新WPC Qi規范，非常適(shi)合(he)TWS耳機充(chong)電(dian)倉(cang)等(deng)各類(lei)小(xiao)功率智能設備。

美(mei)芯晟科技擁有高(gao)(gao)電(dian)(dian)壓、大電(dian)(dian)流、高(gao)(gao)功(gong)率模擬電(dian)(dian)源(yuan)管理和(he)數字(zi)電(dian)(dian)路設計(ji)的多項核心自主知識產權(quan)，作為(wei)無線充(chong)電(dian)(dian)技術(shu)(shu)引領者，推出全球首款無線充(chong)電(dian)(dian)速(su)度媲(pi)美(mei)有線快充(chong)的30W接收端(duan)芯片和(he)集成USB-PD協議的50W發(fa)射端(duan)芯片。公司先后獲得專精(jing)(jing)特新小巨人企業(ye)、北京市高(gao)(gao)精(jing)(jing)尖產業(ye)設計(ji)中(zhong)(zhong)心、北京市科學技術(shu)(shu)獎、北京市知識產權(quan)試點單位(wei)、美(mei)國(guo)RED HERRING亞洲百強企業(ye)、美(mei)國(guo)硅60、中(zhong)(zhong)國(guo)EE TIMES 最具發(fa)展潛力(li)TOP10、中(zhong)(zhong)關(guan)村高(gao)(gao)成長(chang)企業(ye)TOP100等多項業(ye)內榮譽，得到業(ye)界的廣(guang)泛認可。
