隨著5G商用(yong)(yong)的到(dao)來，下游終端應(ying)用(yong)(yong)場景(jing)(jing)進一步豐富，用(yong)(yong)戶對設備(bei)的續(xu)航能(neng)力、用(yong)(yong)戶體驗等(deng)提(ti)出(chu)了更高的要求。與(yu)傳統有(you)線(xian)(xian)充電相比，無線(xian)(xian)充電在安全性(xing)、靈活(huo)性(xing)和通用(yong)(yong)性(xing)等(deng)方面具(ju)有(you)優(you)勢，在智能(neng)手機、可穿(chuan)戴設備(bei)、汽車電子、家用(yong)(yong)電器等(deng)領域具(ju)備(bei)廣闊(kuo)的應(ying)用(yong)(yong)前(qian)景(jing)(jing)，市(shi)場空間巨(ju)大。同(tong)時無線(xian)(xian)充電行業(ye)產業(ye)鏈漸趨成熟，系統設計的改進、應(ying)用(yong)(yong)軟件和額(e)定功(gong)率(lv)的多樣化(hua)正推(tui)動無線(xian)(xian)充電技術的發展。

Native Union推出(chu)一款(kuan)磁吸(xi)無(wu)線充，自帶(dai)3米(mi)超長編織線纜(lan)，更(geng)加耐(nai)用，可以(yi)在沙發，床上(shang)方(fang)便使用無(wu)線充電(dian)，并(bing)支持蘋果(guo)7.5W無(wu)線充電(dian)和安卓(zhuo)15W無(wu)線充電(dian)。其無(wu)線充電(dian)主控芯片采用美芯晟MT5811，下面就對這(zhe)款(kuan)無(wu)線充進行拆解，看看內部設計和用料。

 Native Union 15W磁吸無(wu)線充開箱(xiang)

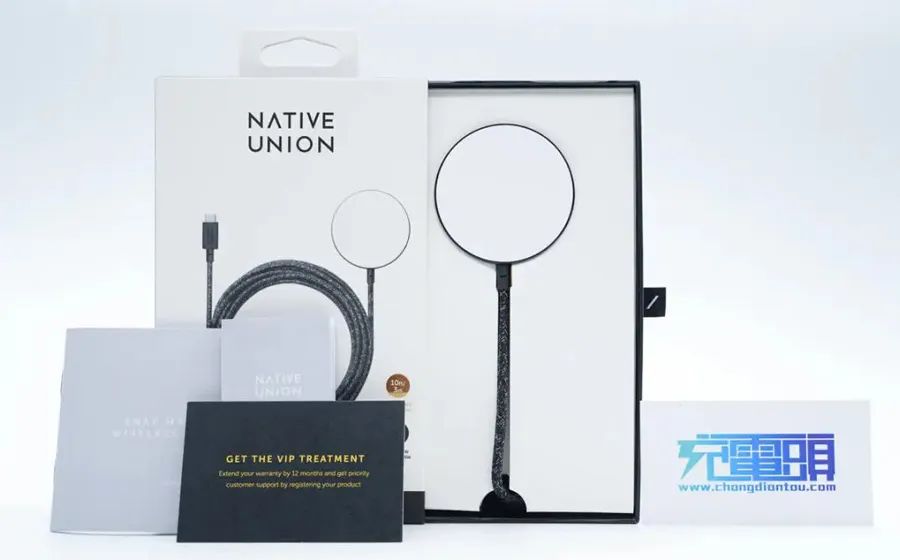

包裝(zhuang)盒正面印(yin)有(you)Native Union品(pin)牌、產品(pin)外(wai)觀、名稱以(yi)(yi)及賣點，支持磁吸無線(xian)充以(yi)(yi)及15W功率(lv)；背面印(yin)有(you)產品(pin)特性描述(shu)，此外(wai)還貼(tie)有(you)信(xin)息(xi)貼(tie)紙(zhi)以(yi)(yi)及防偽標簽；底部印(yin)有(you)警示語、認證標識以(yi)(yi)及型號等信(xin)息(xi)。

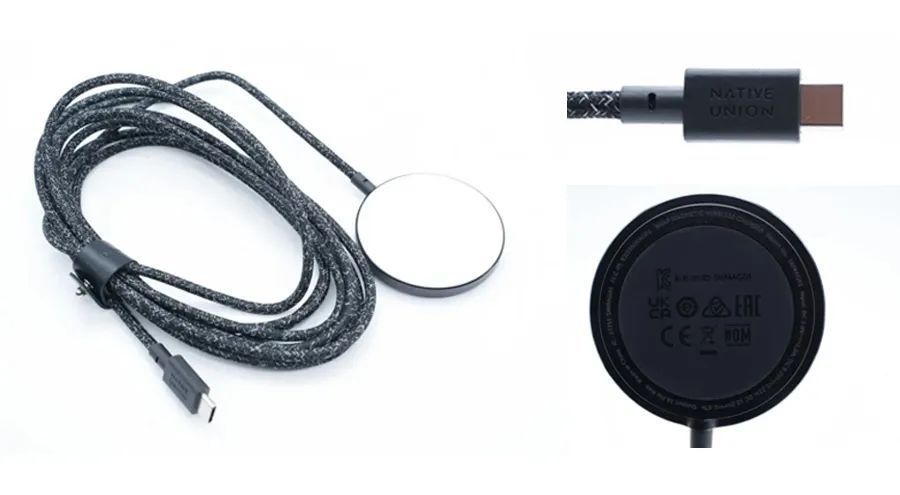

這款無線(xian)充自帶(dai)USB-C線(xian)纜(lan)，并采用黑白(bai)(bai)線(xian)編織(zhi)工藝打造，整(zheng)體外(wai)觀獨(du)特且更加(jia)耐用。機(ji)身為經典(dian)圓(yuan)盤設計，黑白(bai)(bai)色外(wai)殼。線(xian)纜(lan)兩(liang)端均(jun)做(zuo)了抗(kang)彎折處理，USB-C線(xian)頭外(wai)殼上設計有品牌(pai)logo。無線(xian)充機(ji)身兩(liang)部分外(wai)殼貼合緊(jin)密，做(zuo)工很好。底部有產(chan)品參數信息：

型號：SNMAG01

輸入：5V3A、9V2.22A、12V1.67A

輸出：15W Max

產品已經通過了CE、UKCA、EAC、NOM、KC認(ren)證。

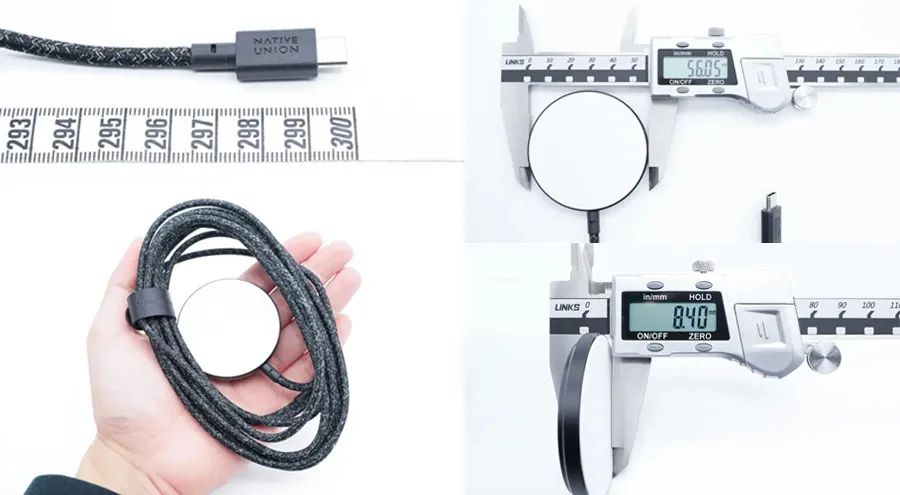

測得線纜長度(du)達(da)到了3米，機身直(zhi)徑(jing)約為56.05mm，厚度(du)約為8.4mm，重量約為111g，產品整體拿在手上的直(zhi)觀感受如下圖。

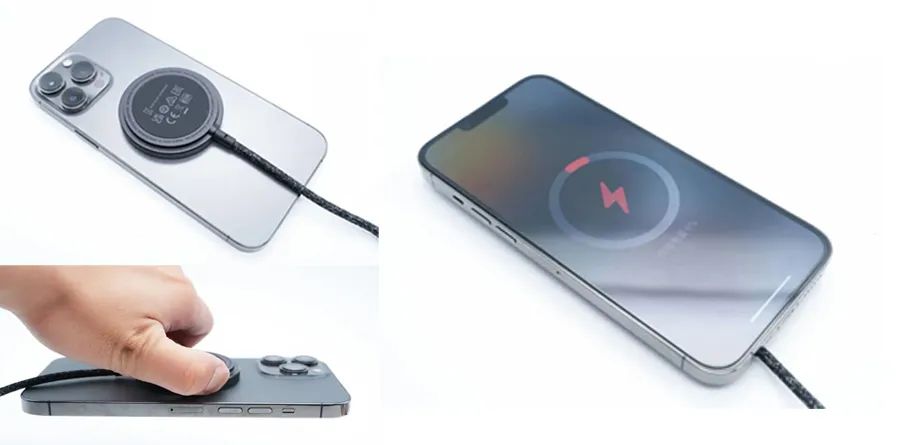

產品使用場景一覽，和iPhone13 Pro Max相比，顯(xian)得很(hen)小(xiao)巧(qiao)。另外(wai)產品可以(yi)輕松將蘋果這(zhe)款手機(ji)吸附起(qi)來(lai)，吸附力很(hen)好(hao)。通電后可以(yi)正(zheng)常給手機(ji)進行無線充(chong)電。

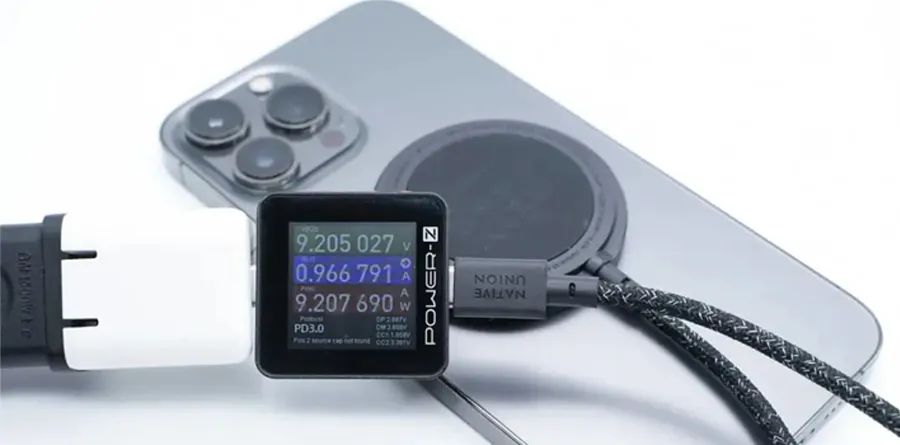

給iPhone 13Pro Max進行無線充電(dian)，使用ChargerLAB POWER-Z KM002C測得輸(shu)入功率為9.2V 0.97A 9.21W。

 Native Union 15W磁吸無(wu)線充(chong)拆解

對(dui)這(zhe)款(kuan)無線充的(de)外觀(guan)，尺寸和(he)(he)性能有了大概(gai)了解(jie)后，下(xia)面繼續對(dui)其進行詳細拆解(jie)，看(kan)看(kan)做工(gong)和(he)(he)用料如(ru)何。

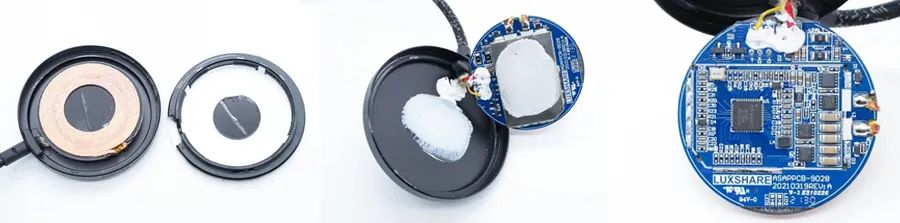

首先沿(yan)無(wu)(wu)(wu)線(xian)(xian)(xian)充(chong)外(wai)殼(ke)(ke)接縫撬(qiao)開外(wai)殼(ke)(ke)，鋁合(he)金外(wai)殼(ke)(ke)內部(bu)是(shi)無(wu)(wu)(wu)線(xian)(xian)(xian)充(chong)驅動電(dian)路以及(ji)線(xian)(xian)(xian)圈(quan)，白色面(mian)板固定(ding)(ding)在塑料支架上，與鋁合(he)金外(wai)殼(ke)(ke)之間通過(guo)卡扣(kou)固定(ding)(ding)。電(dian)路板背面(mian)焊(han)接屏蔽罩(zhao)，屏蔽罩(zhao)使用膠水固定(ding)(ding)在無(wu)(wu)(wu)線(xian)(xian)(xian)充(chong)電(dian)器外(wai)殼(ke)(ke)內部(bu)。無(wu)(wu)(wu)線(xian)(xian)(xian)充(chong)內置一塊(kuai)圓形電(dian)路板，上方焊(han)接輸入(ru)USB-C導(dao)線(xian)(xian)(xian)，右側焊(han)接無(wu)(wu)(wu)線(xian)(xian)(xian)充(chong)電(dian)線(xian)(xian)(xian)圈(quan)，下方為指示燈(deng)焊(han)盤，預(yu)留有(you)指示燈(deng)的(de)位置。

焊下(xia)電(dian)路板上面的屏蔽罩，下(xia)面是(shi)(shi)一顆無線充(chong)電(dian)主控(kong)和四顆全橋(qiao)功率(lv)管，右側是(shi)(shi)五顆并聯(lian)的諧(xie)振電(dian)容。

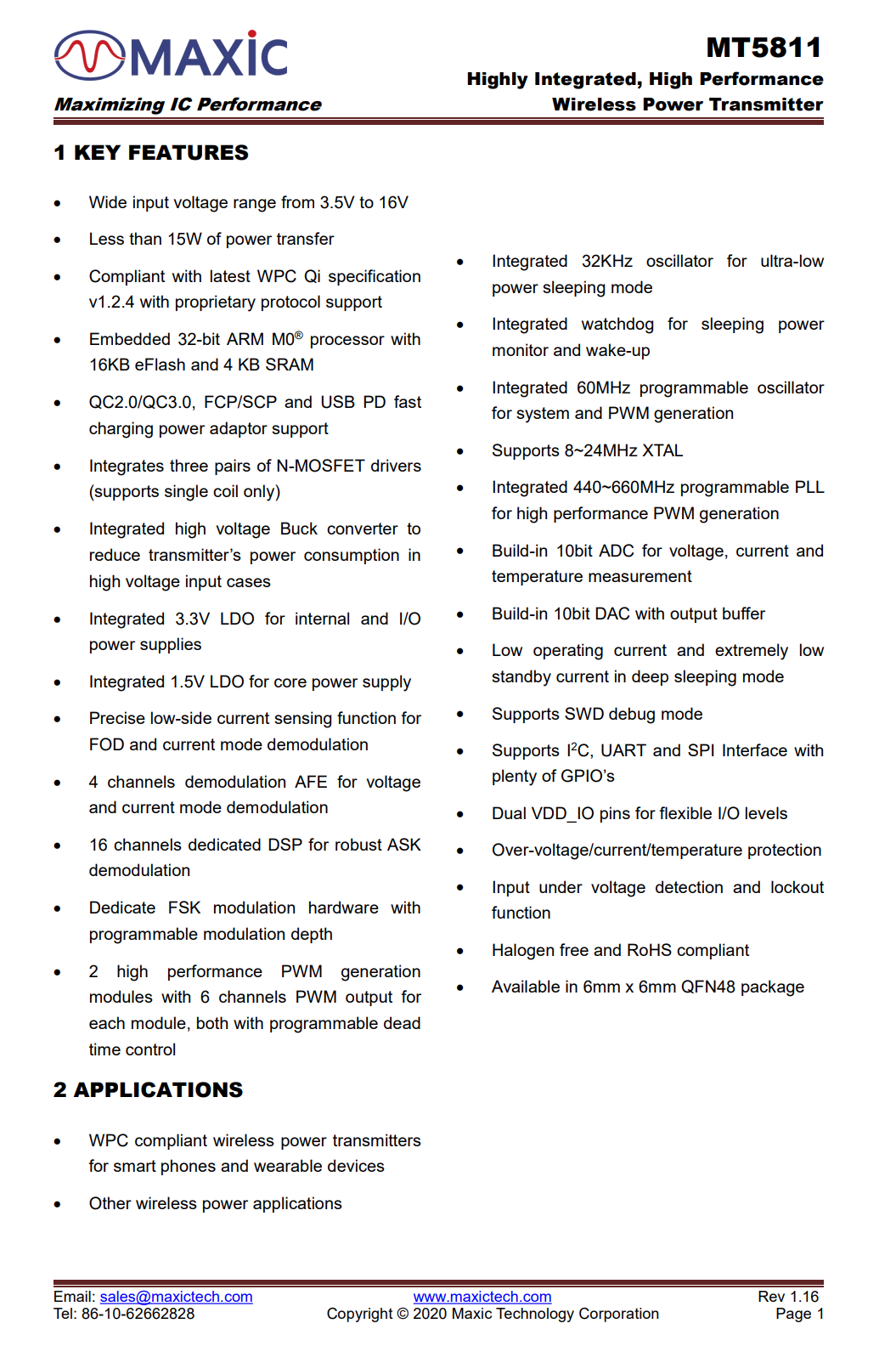

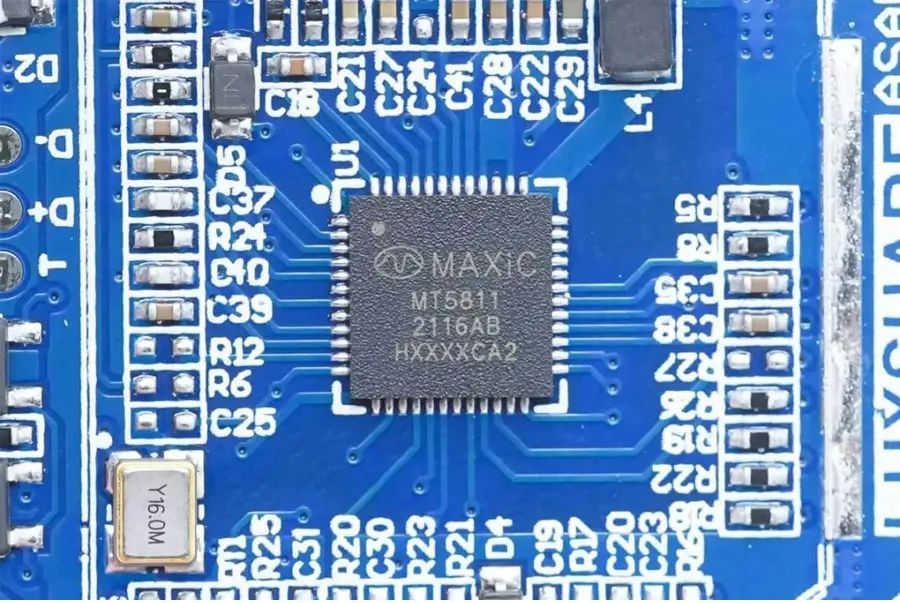

無(wu)線充(chong)電主控芯(xin)片(pian)采用美(mei)芯(xin)晟MT5811，這是一顆高度集(ji)成(cheng)的無(wu)線充(chong)電SoC，支持3.5-16V寬范(fan)圍供電，支持小于(yu)15W的無(wu)線充(chong)電應用，芯(xin)片(pian)符合WPC Qi 1.2.4規(gui)范(fan)，并支持私有充(chong)電協議，芯(xin)片(pian)內(nei)部集(ji)成(cheng)32位M0處理器，16KB eFlash和4KB SRAM。

MT5811支持QC，FCP/SCP和USB PD快(kuai)充輸入取電(dian)，芯片(pian)內(nei)(nei)置三對半橋驅動(dong)器，用于同(tong)步降(jiang)壓以(yi)及全橋驅動(dong)輸出。芯片(pian)內(nei)(nei)部集成高壓開關降(jiang)壓，可降(jiang)低無線(xian)充電(dian)器的空(kong)載功耗(hao)。芯片(pian)內(nei)(nei)部集成3.3V和1.5V LDO，分別用于內(nei)(nei)部電(dian)源以(yi)及核心供電(dian)。芯片(pian)支持過(guo)壓、過(guo)流、欠壓和過(guo)熱保護(hu)，確保無線(xian)充電(dian)安全進(jin)行。

美(mei)芯晟(sheng)MT5811采用QFN6*6-48封(feng)裝，功能全面集成(cheng)度(du)高。

美(mei)芯晟(sheng)無(wu)線(xian)(xian)充(chong)(chong)電(dian)方案(an)還(huan)被摩米(mi)士MFi認證(zheng)7200mAh磁(ci)吸無(wu)線(xian)(xian)充(chong)(chong)移(yi)動電(dian)源、魅族(zu)(zu)40W立式無(wu)線(xian)(xian)充(chong)(chong)電(dian)器(qi)、魅族(zu)(zu)17 Pro手機、魅族(zu)(zu)27W無(wu)線(xian)(xian)充(chong)(chong)、飚王智能車(che)載(zai)無(wu)線(xian)(xian)充(chong)(chong)感(gan)應支架、travelmall多功能全球旅行充(chong)(chong)電(dian)器(qi)等數十款(kuan)產(chan)品采用。

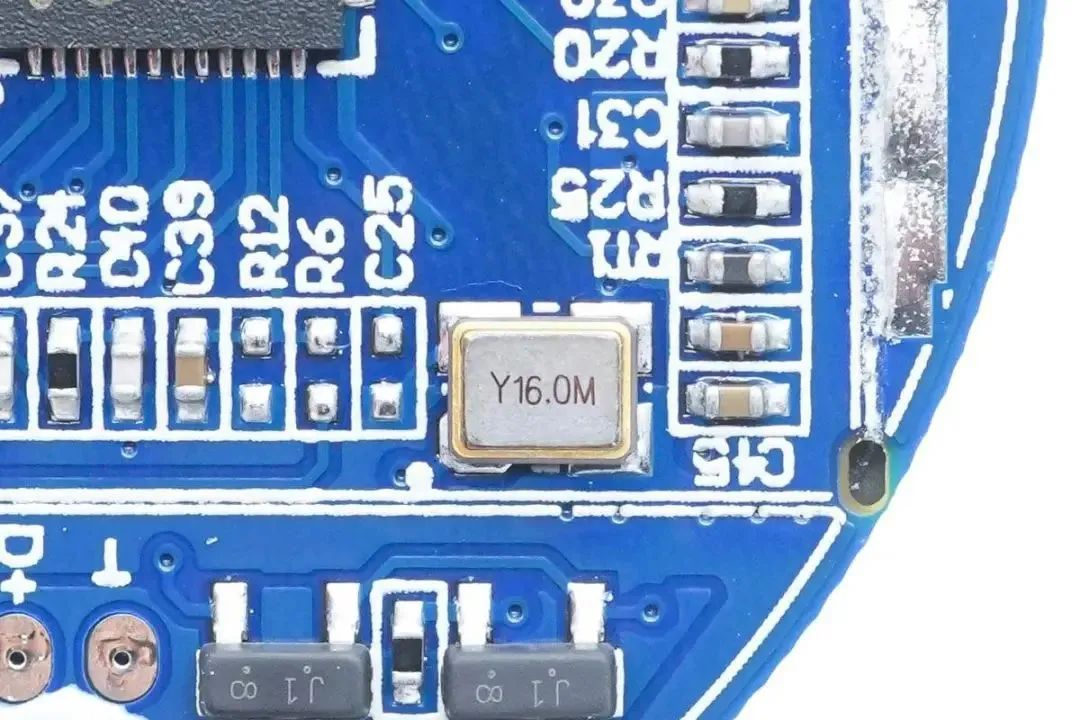

16MHz無源(yuan)晶振，為MT5811無線(xian)充(chong)(chong)電主控提供時(shi)鐘，晶振右上角RT1熱(re)(re)敏電阻用(yong)于檢測無線(xian)充(chong)(chong)電器溫(wen)度，進行(xing)過(guo)熱(re)(re)保護功能。

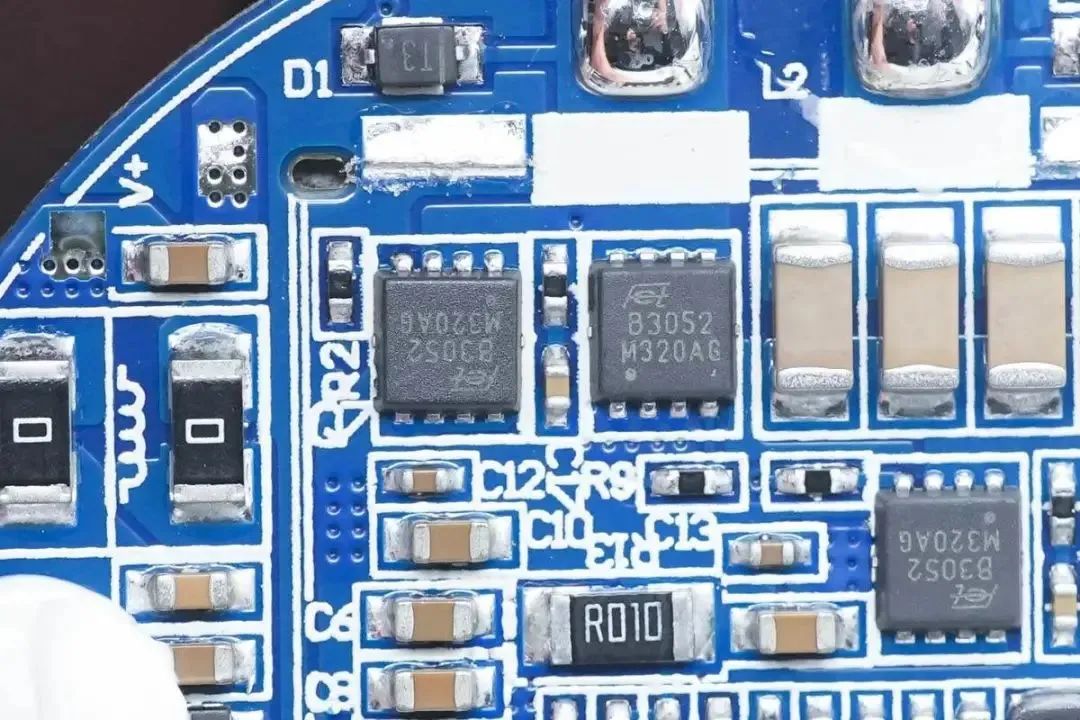

MT5811內(nei)置NMOS驅動(dong)器，無需外置驅動(dong)器即可(ke)直接驅動(dong)無線充(chong)電功(gong)率(lv)管(guan)。無線充(chong)電功(gong)率(lv)管(guan)來自東沅，型號FKBB3052，是一(yi)顆耐壓30V的NMOS，導阻(zu)為6.3mΩ，采用PRPAK3*3封裝圖片中(zhong)使用兩顆組(zu)成半橋。

搭配另外(wai)兩顆(ke)FKBB3052組成的半橋(qiao)，四顆(ke)管子組成全橋(qiao)，用于無線(xian)充電(dian)輸出。

 充(chong)電頭網拆解總結

Native Union這(zhe)款(kuan)無(wu)線(xian)充(chong)(chong)電(dian)器(qi)自帶3米超長(chang)(chang)線(xian)纜，躺(tang)在(zai)床(chuang)上或是沙發上都(dou)可使(shi)用，有效(xiao)解鎖傳統無(wu)線(xian)充(chong)(chong)線(xian)纜長(chang)(chang)度受限，影響使(shi)用體驗的問題。無(wu)線(xian)充(chong)(chong)內置磁力吸附，支(zhi)持(chi)蘋果7.5W無(wu)線(xian)充(chong)(chong)電(dian)，安卓15W無(wu)線(xian)充(chong)(chong)電(dian)，對于手機充(chong)(chong)電(dian)的支(zhi)持(chi)非常(chang)好。

美芯晟(sheng)MT5811無線充(chong)電主控芯片具有極(ji)高(gao)的集成度，將快充(chong)取(qu)電，開(kai)關(guan)降壓，MOS驅(qu)動(dong)等諸多(duo)功能集成于一身(shen)，打造了極(ji)簡(jian)的無線充(chong)電器設計。
