特(te)(te)斯拉(la)(la)是美國一家電(dian)動(dong)汽車和清潔能源公司，其生產的電(dian)動(dong)汽車在(zai)(zai)全球擁(yong)有很高知(zhi)名(ming)度和用(yong)戶基數。然而，特(te)(te)斯拉(la)(la)的業務(wu)不僅于此，早在(zai)(zai)2021年特(te)(te)斯拉(la)(la)就推出過無線充電(dian)寶，近期(qi)充電(dian)頭網拆解(jie)了一款特(te)(te)斯拉(la)(la)的磁吸無線充。

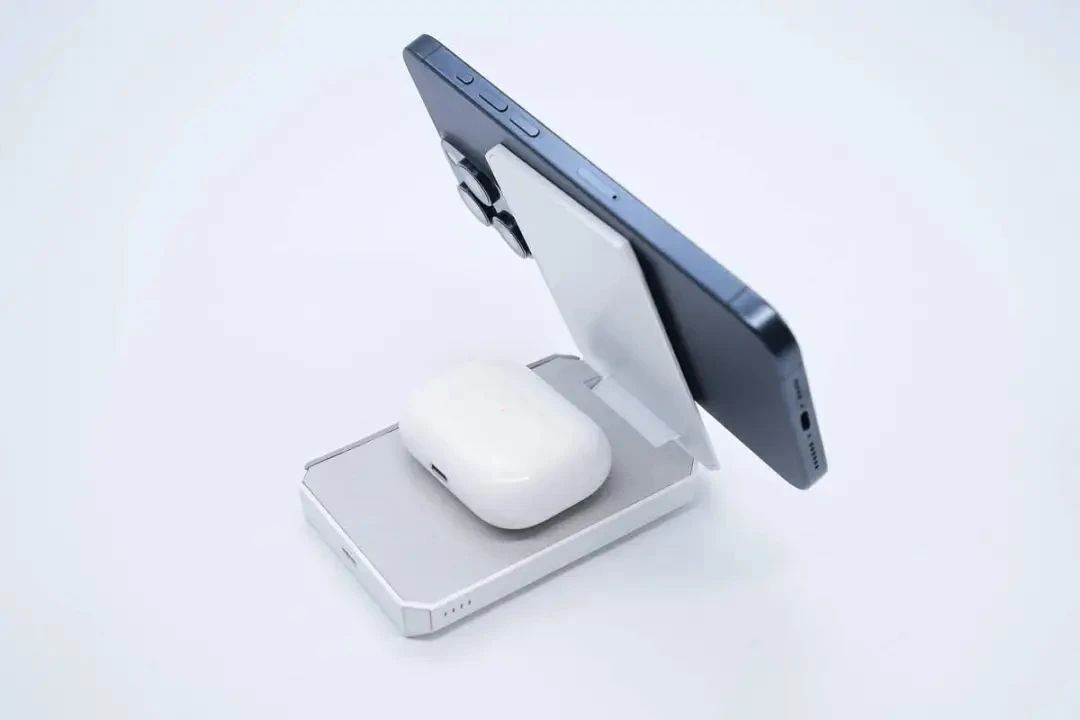

該磁(ci)吸移動電源采用翻蓋式(shi)薄塊狀設(she)(she)(she)計(ji)(ji)，外觀簡約大方，自帶一(yi)根USB-C充電線(xian)和USB-C接口，都支(zhi)持(chi)(chi)(chi)PD 20W的(de)輸入和輸出(chu)。其(qi)翻蓋設(she)(she)(she)計(ji)(ji)可(ke)以同(tong)時支(zhi)持(chi)(chi)(chi)為兩臺設(she)(she)(she)備(bei)進行磁(ci)吸無(wu)線(xian)充電，輸出(chu)功率分別(bie)為15W和5W，背面則支(zhi)持(chi)(chi)(chi)其(qi)他設(she)(she)(she)備(bei)反向10W磁(ci)吸充電。產(chan)品設(she)(she)(she)計(ji)(ji)十分出(chu)彩(cai)，功能(neng)集成度很(hen)高。

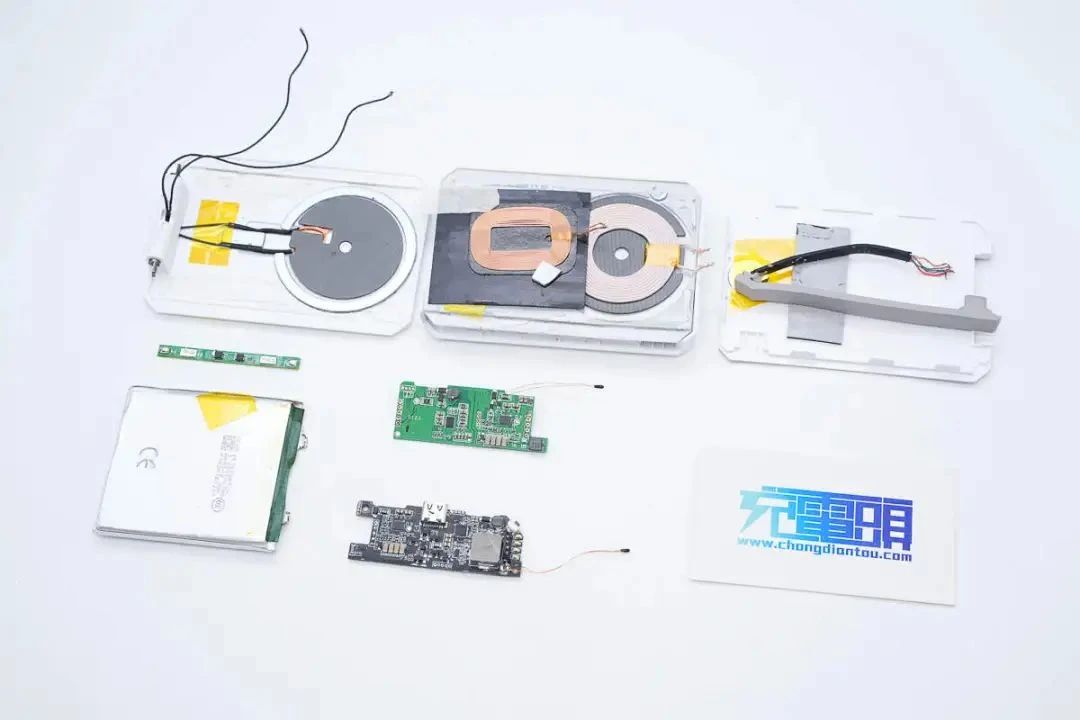

充電(dian)頭網拆解

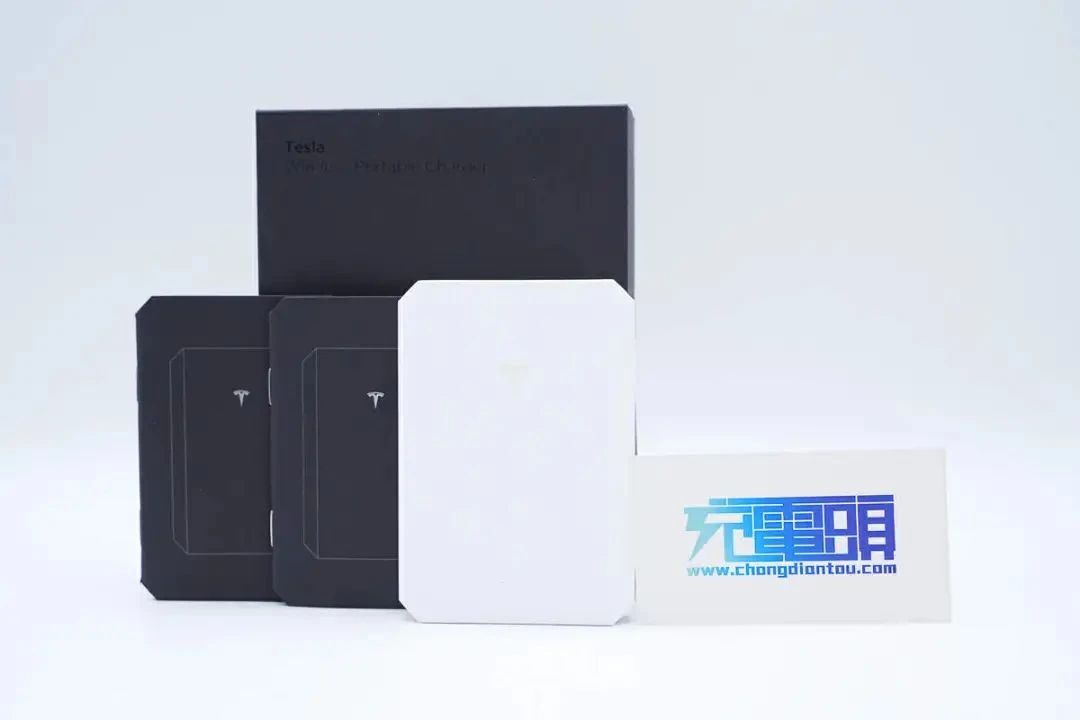

產品介紹

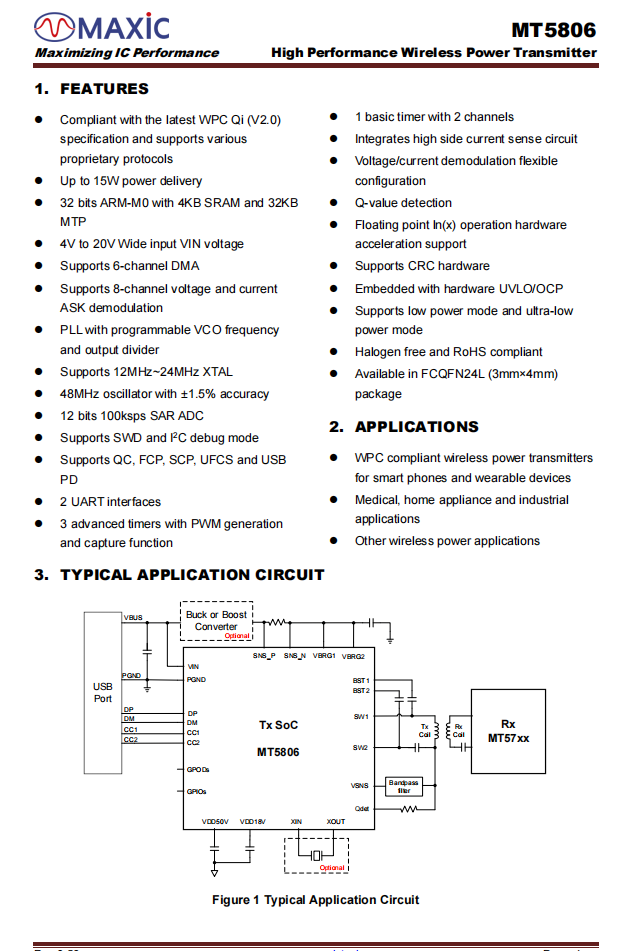

無線充(chong)電發射芯片采(cai)用美芯晟MT5806，其完(wan)全符(fu)合最新WPC Qi（V2.0）無線充(chong)電規范， 支持PD、UFCS、FCP、SCP、QC等(deng)多種有(you)線快充(chong)協議，通過了(le)PD和UFCS有(you)線快充(chong)協議認(ren)證， 支持4-20V寬輸入電壓以及高達15W的(de)輸出功(gong)率。

MT5806還集成(cheng)了32位ARM-M0內(nei)核、4KB SRAM和32KB MTP，以及(ji)多種串行接口（I2C、UART等），提供強(qiang)大的處理能(neng)力和編程(cheng)空間。標準固件提供了參考應用程(cheng)序(xu)，客戶可以輕松開發定(ding)制功能(neng)。

MT5806集成了(le)獨立的高(gao)頻(pin)和(he)低頻(pin)振(zhen)蕩器，適(shi)用于低功耗和(he)低成本應(ying)用。內部(bu)(bu)高(gao)頻(pin)PLL結合(he)外(wai)部(bu)(bu)晶(jing)體設(she)計，用于生成高(gao)精度時鐘和(he)PWM信(xin)號。此外(wai)，芯片能(neng)夠提(ti)供靈活的死區控制和(he)相(xiang)位(wei)移位(wei)生成，以提(ti)高(gao)EMI性能(neng)。

MT5806支(zhi)持過壓保護(hu)(hu)（OVP）、過流保護(hu)(hu)（OCP）、欠壓保護(hu)(hu)（UVP）和過溫(wen)保護(hu)(hu)（OTP）。此(ci)外(wai)，芯片還嵌入(ru)了動(dong)態(tai)功(gong)率(lv)限制（DPL）比較(jiao)器，以防止IC在輸入(ru)功(gong)率(lv)無法滿足輸出功(gong)率(lv)需求(qiu)時進(jin)入(ru)UVLO狀(zhuang)態(tai)。如果VDD電壓降至DPL閾值以下，芯片將相應(ying)降低輸出功(gong)率(lv)，以保護(hu)(hu)系統免(mian)受UVLO狀(zhuang)態(tai)的(de)影(ying)響。MT5806采(cai)用FCQFN24L封(feng)裝(zhuang)。

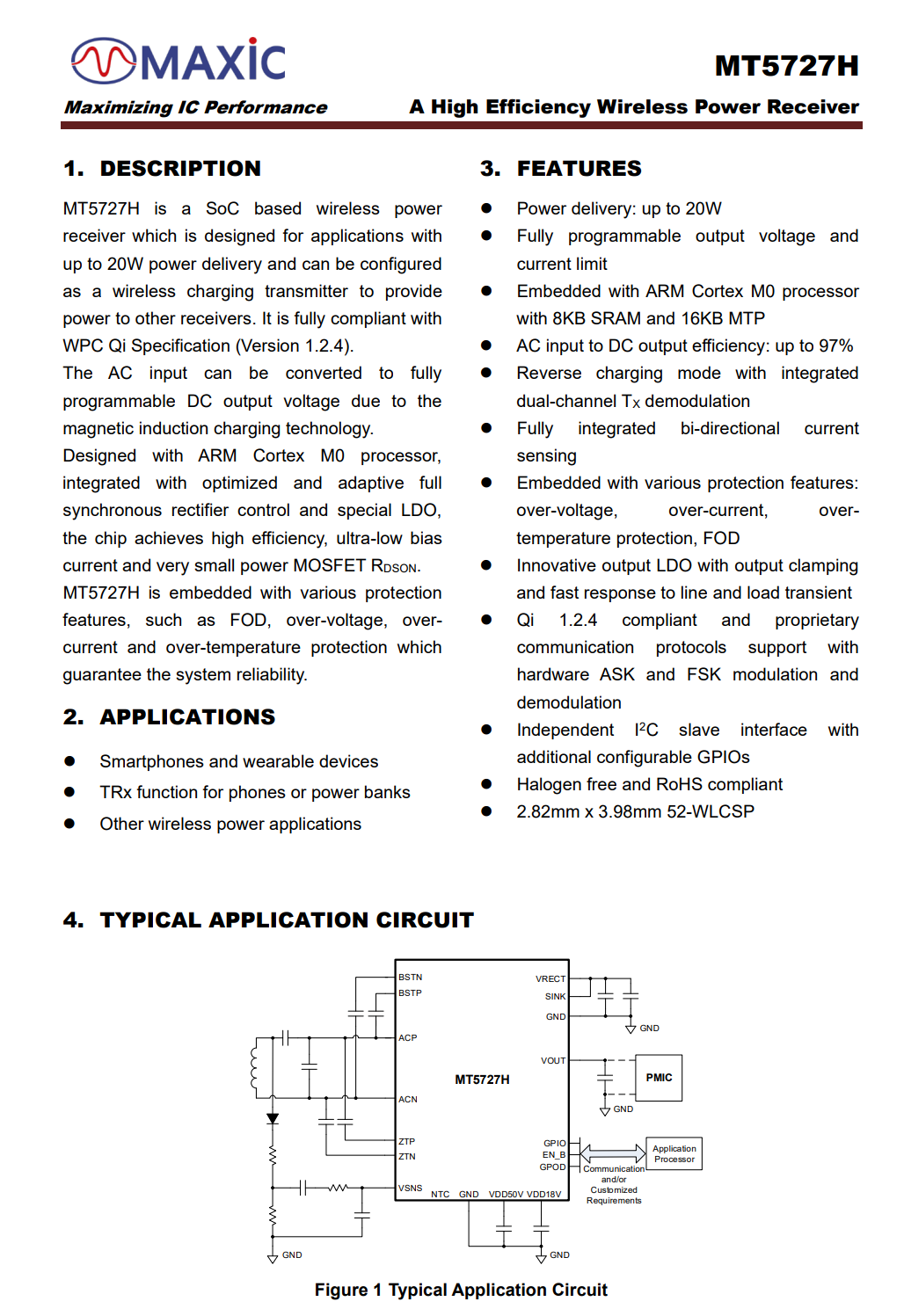

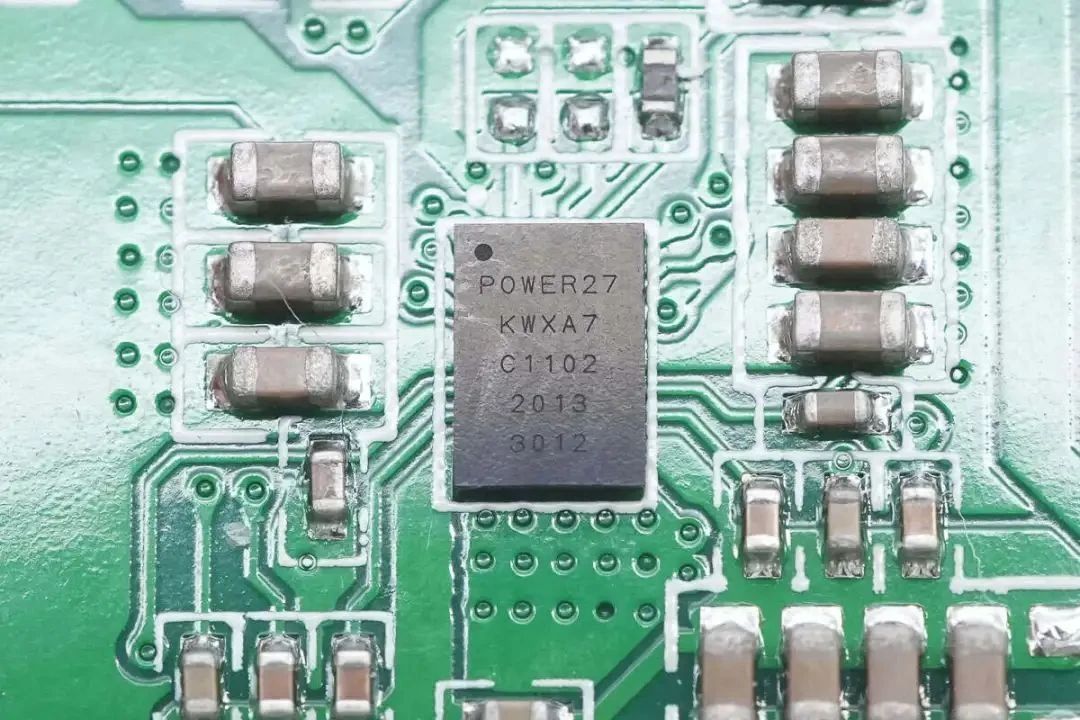

無線充電接收芯片采用美芯晟MT5727H，是一顆支持20W功率的單芯片解決方案，并可配置為無線發射，為其他接收端供電。芯片完全符合WPC Qi 1.2.4規范。

MT5727H內置(zhi)ARM M0處理器(qi)(qi)，搭配8KB SRAM和16KB MTP存(cun)儲器(qi)(qi)，支持私有無線(xian)充電協議，芯片內部(bu)集(ji)成同步整流(liu)器(qi)(qi)和LDO，芯片內置(zhi)過(guo)壓過(guo)流(liu)保護，支持I2C接(jie)口和可配置(zhi)的GPIO接(jie)口，采用WLCSP52封裝。

美芯晟將繼續(xu)努力，不斷優化升級(ji)和創新產品，為客戶提供更多滿意的解決方案。
